Dnevna prirodna rasvjeta lightube®

Ovisno o potrebni, dostupni su različiti tipovi difuzora: kao atraktivna i integralna instalacija na stropovima privatnih kuća i komercijalnih zgrada, kao pravokutna leća za panel stropove u uredu i administrativnim lokacijama ili kao difuzor za otvorene stropove u sportskim i industrijskim halama.

Proizvod

Potpuno reflektirajuća površina cijevi prirodnog svjetla i savitljivih zglobova napravljenih od aluminija osiguravaju trajno i visoku refleksiju od 98%. Opcionalnu svjetlosni regulator regulira svjetlo.

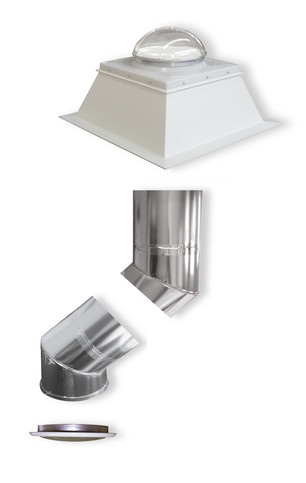

Osnovni set sastoji se od vanjske kupole s adapterom, vijencem (PVC ili čelik), dvije 60 cm prirodne svjetlosne cijevi i difuzora.

Vanjska kupola i rasipni oanel

Svjetlost se sakuplja iznad kupole (od akrila koji je otporan na udarce). Rasipno staklo (od polikarbonata) koje je u direktnom dodiru s dnevnom svjetlošću, omogućuje ravnomjernu raspodjelu svjetlosnih zraka.

Toplinski izolirani pretvarač napona i nasadni vijenac

Omogućuje hidroizolaciju sukladno smjernici o ravnim krovovima.
Varijante nasadnih vijenaca:
PVC 30 i 50 cm (Uup-koeficijent 0,9)
Čelik 30, 40 i 50 cm (Uup-koeficijent 2,1)
Ukupno U-koeficijenti 1,4 W/m2K (prema EN 1873:2014)

Cijev za dnevnu svjetlost

Prethodno formirana (duljine 60 cm)

Podesivi koljenasti zglob

U svrhu prilagodbe krovnoj konstrukciji (Ø 33 cm: 0–45°
Ø 53 cm: 0–30°)
Cijev i koljenasti zglob (od površinski obrađenog aluminija)
predstavljaju rasvjetni vod koji optimalno reflektira dnevnu svjetlost.

Difuzor
Lightube se, ovisno o zahtjevima, izrađuje s jednom od tri različite rasipne leće.

Pregled prednosti:

  • Idealno za prirodno osvjetljenje unutarnjih prostorija bez nadzemnih svjetala ili prozora u zidovima (npr. Kupaonice, uredi, hodnici)
  • Ušteda energije zbog smanjenja potrošnje energije s umjetnom rasvjetom
  • Učinak samočišćenja zbog konveksne vanjske ljuske
  • Vrlo dobar raspon prirodnog svjetla zahvaljujući posebnoj difuzijskoj ploči ispod vanjske kupole
  • S različitim difuzorima i 2 promjera, prirodno reflektirano svjetlo može se prilagoditi zgradi i stropu
  • Odbijanje svjetla (> 98%) na cijeloj površini vodilice, uključujući zglobove lakta
  • Učestalost svjetlosti može se fleksibilno kontrolirati alternativnim svjetlosnim dimmerom
  • 5 toplinski izoliranih vijenaca za podizanje kako bi se prilagodili tipu zgrade i lokalnoj strukturi krova (nisu potrebni drveni podizni elementi)
  • Jednostavno se spajaju s krovnim pokrovom, zbog pravokutne vanjske konture vijenaca
  • Ukupna U-vrijednost do 1.4 W / m²K moguće (sukladno EN 1873: 2014)

Tipovi difuzora

DOM

Prikladno za krute i spuštene stropove.
Preporučeno za stambene, uredske i upravne zgrade.
Veličine: Ø 33 i 53 cm

URED

Prikladno za obložene stropove. Difuzor zamjenjuje stropnu ploču.
Može se prikladno otvoriti za čišćenje.
Preporučeno za stambene, uredske i upravne zgrade.
Veličina: Ø 53 cm

SPOT

Prikladno za otvorene stropove (npr. Stropni limovi od trapezoidnih čelika).
Preporučeno za industrijske i poslovne objekte.
Veličine: Ø 33 i 53 cm

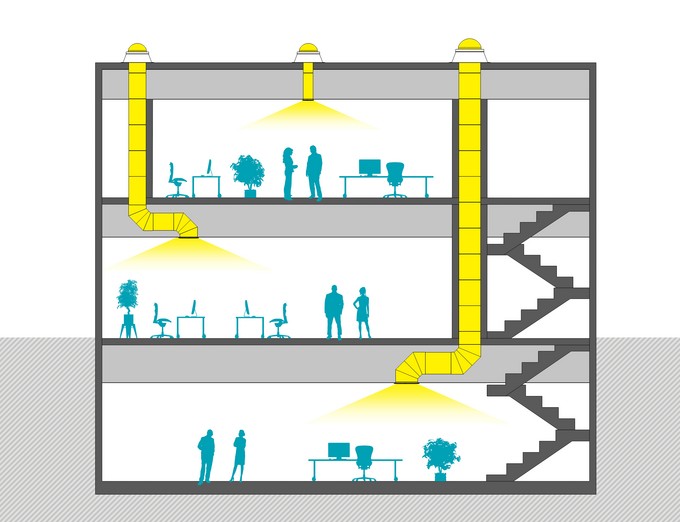

Presjeci

Primjeri korištenja lightube:

Moguće duljine cijevi:
Ø 33 cm = 6 m
Ø 53 cm = 12 m

Verzija KUĆA
S PVC vijencem 30 ili 50 cm.

Korištenje:

  • Prikladno za čvrste i spuštene stropove.
  • Preporučeno za stambene, uredske i administracijske objekte.

Verzija URED
S PVC vijencem 30 ili 50 cm.

Korištenje:

  • Prikladno za obložene, panelirane stropove. Difuzor zamjenjuje stropnu ploču.
  • Preporučeno za stambene, uredske i administracijske objekte.

Verzija SPOT
S PVC vijencem 30 ili 50 cm.

Korištenje:

  • Prikladno za otvorene stropove (npr. Stropni limovi od trapezoidnih čelika).
  • Preporučeno za industrijske i poslovne objekte u kojima postoji grijanje.

Verzija SPOT
S PVC vijencem 30, 40 ili 50 cm.

Korištenje:

  • Prikladno za otvorene stropove (npr. Stropni limovi od trapezoidnih čelika).
  • Preporučeno za industrijske i poslovne objekte u kojima se ne grije ili se slabo grije.

Tehnički podaci

Vrijednosti toplinske izolacije, ukupno, prirodno spotlight svijetlo

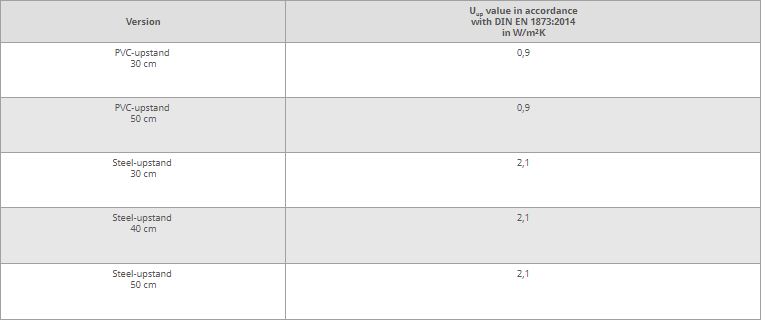

Vrijednosti toplinske izolacije, vijenci

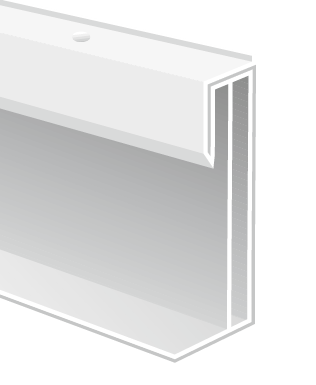

Nasadni vijenci

PVC vijenci, visok 30 ili 50 cm

  • Toplinska izolacija, U-vrijednost u W / m²K: Uup 0,9
  • Integrirana kišna pregača štiti gornju spojnu točku podignutog krovnog remena i zamjenjuje trajno elastično brtvljenje zidne spojne tračnice
  • Prirubnica vijka s kalupom za kapanje

Željezni vijenac, visok 30, 40 ili 50 cm

  • Toplinska izolacija, U-vrijednost u W / m²K: Uup 2,1
  • Integrirana kišna pregača štiti gornju spojnu točku podignutog krovnog remena i zamjenjuje trajno elastično brtvljenje zidne spojne tračnice

Oprema

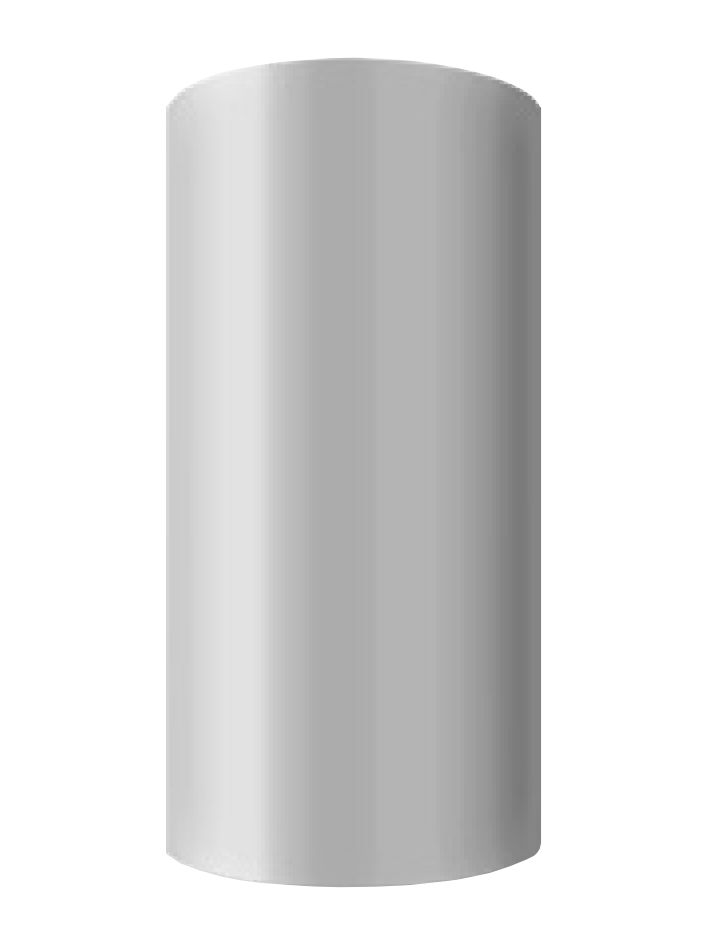

Cijev prirodne svjetlosti

  • Za proširivanje osnovnog seta
  • Dužina 60 cm
  • Promjer 33 ili 53 cm

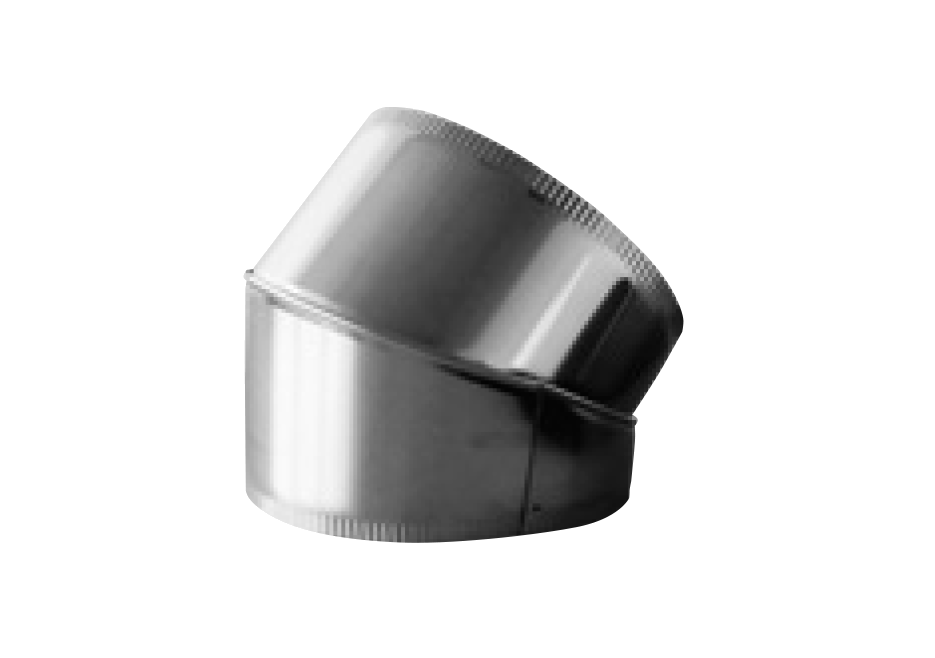

Zglob koljena

  • Za prilagodbu krovnoj konstrukciji
  • Kut se može podešavati od 0-45 ° (Ø 33 cm) ili 0-30 ° (Ø 53 cm)

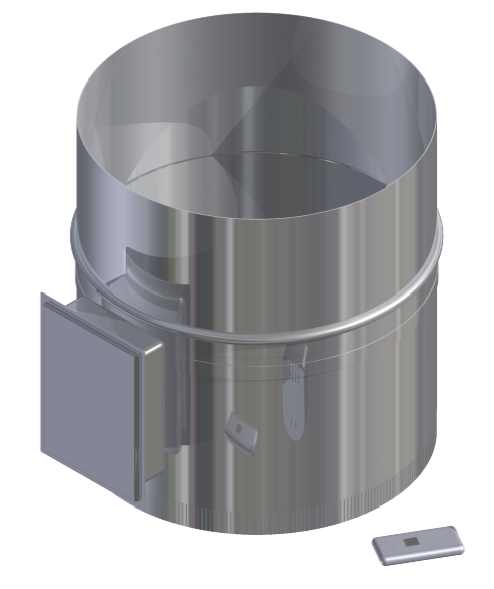

Podešavač prirodnog svijetla

  • Za pojedinačnu kontrolu incidencije svjetlosti
  • Predinstalirana u 60 cm cijevi za prirodno svijetlo
  • Električno, neprekidno podešavanje
  • Rad preko daljinskog upravljača
  • Promjer 33 ili 53 cm

Priključne trake

  • za trajno sigurno pričvršćivanje podignutih krovnih membrana na potporni prsten
  • sastoji se od aluminijskih profila, kutnih spojnica i montažnih materijala
  • profil izrezan na nominalnu veličinu i prethodno bušen u tvornici
