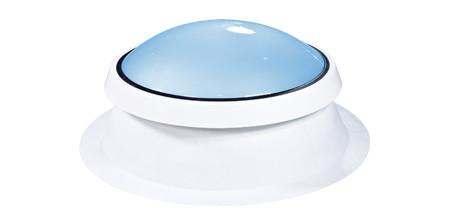

Essertop® okrugla kupola – fiksna

Esserfix® 5000 je fiksna verzija okruglog esertop® 5000. Ona nudi rješenje za korisnike koji ne trebaju ventilaciju, ali i dalje žele iskoristiti prirodnu rasvjetu.

Proizvod

Baš kao i otvorajući model, fiksni esserfix® 5000 pričvršćen je pomoću unaprijed instaliranih šarki. Posebni čavli za oblaganje koriste se za sigurno zaključavanje modela izvana. To znači da nijedna veza nije vidljiva iznutra. Predinstalirane šarke omogućuju fiksnoj, okrugloj kupolastoj kupoli da se naknadno pretvori u otvoreni model bez ikakvih problema.

Pregled prednosti:

  • Visokokvalitetna plastična glazura
  • Termički slomljena FBE okvirna konstrukcija i sustav s više komora s PUR jezgrom
  • Okviri dostupni u gotovo svim RAL bojama
  • Zatvoreni okviri učinkovito čuvaju od vlage i vjetra
  • Izvrsna toplinska i zvučna izolacija
  • Tvornički unaprijed instalirane šarke i zaključavanje

Preporučena upotreba:

  • Negrijane industrijske građevine: Umjetna kupola Nebeska vrijednost najmanje 2,5 W / m²K ili bolja
  • Grijane tvornice: Umjetna krovna kupola Ur-vrijednost najmanje 1,8 W / m²K ili bolje
  • Uredske i stambene zgrade: krovna kupola Ur-vrijednost najmanje 1,4 W / m²K ili bolje

2-slojna
Ug-Vrijednost 2,7
Ur-Vrijednost 2,5

4-slojna
Ug-Vrijednost 1,5
Ur-Vrijednost 1,4

U-vrijednosti (W / m 2 K): U g u skladu s EN 673: 2011 / U r prema EN 1873: 2014

3-slojna
Ug-Vrijednost 1,8
Ur-Vrijednost 1,8

termoplan®
Ug-Vrijednost 0,83
Ur-Vrijednost 1,1

Presjeci

Spajanje podupirača/vijenaca na oblogu kupole na način koji osigurava poštivanje smjernica i standarda ovisi o različitim čimbenicima. Uz krovnu strukturu i visinu podupiranja, materijal vezne membrane prirodno također igra važnu ulogu. U nastavku su navedeni neki primjeri tehnički ispravnog pričvršćenja podupirača/vijenaca na različite vrste krovnih konstrukcija.

Neventilirani krovovi:

GFK-Aufsetzkranz 15 cm

GFK-Aufsetzkranz 50 cm

Neventilirani krovovi / ekstenzivni zeleni krovovi:

GFK-Aufsetzkranz 15 cm

GFK-Aufsetzkranz 50 cm

Ventilirani krovovi

GFK-Aufsetzkranz 15 cm

GFK-Aufsetzkranz 50 cm

Tehnički podaci

Posebne verzije

Fleksibilna modularna konstrukcija ESSERTEC klima uređaja omogućuje nam da nudimo mnoge posebne modele i pokriva gotovo svaku kombinaciju različitih slojeva materijala u opalnoj ili bistroj inačici i 2-, 3- ili 4-slojnih dizajna.

BG kupola / B1 kupole

  • Odobreno za klasu B1 za zaštitu od požara
  • Visoki stupanj sigurnosti u slučaju požara
  • Zaštita od pada prema smjernicama njemačke udruge građevinarstva

esserdur®

  • Otporan na tuču
  • Vanjski sloj od iznimno otporne plastike
  • 2-, 3- ili 4-slojne i termoplan® verzije

Tamna kupola

  • Neprozirno glaziranje
  • Za lokacije koje zahtijevaju učinkovitu ventilaciju, ali bez osvjetljenja

Zaustavljanje topline

  • Učinkovito smanjuje IR zračenje
  • Posebno obloženi vanjski sloj odražava infracrveno svjetlo
  • Incidencija svjetlosti je ekvivalentna materijalu opalnog sloja

Kupola za opterećenje snijega

  • Izrazito jak vanjski sloj
  • Pogodno za statička opterećenja snijegom do 3500 N / m²
  • 2-, 3- ili 4-slojne i termoplan® verzije

Nasadni vijenci

GRP vijenci, visok 15, 30 ili 50 cm

  • Toplinska izolacija, U-vrijednost u W / m²K:
    Visina 15 cm: Uc 0,8 / Uup 1,4
    Visina 30 cm: Uc 0,8 / Uup 1,0
    Visina 50 cm: Uc 0,8 / Uup 0,9
  • Šarke postavljeni na ravnu površinu osiguravaju optimalno brtvljenje između krovne kupole i podnožja
  • Može se bojati
  • Dostupno u različitim vanjskim bojama na zahtjev
  • Može se koristiti s krovnim kupolama u essertop® 5000 i esserfix® 5000 seriji

Oprema

Zaštita od pada esserprotect ®

  • Štiti od pada kroz otvorene i zatvorene krovne kupole
  • Pocinčana rešetka od lima, dostupna u standardnim RAL bojama na upit
  • Ispitano i certificirano prema njemačkim udruženjima za profesionalno osiguranje (BG) za izgradnju (Smjernica GS18)
  • Prikladno za sve ESSERTEC i gotovo sve treće strane
  • Za instalaciju izravno ispod podnožja ili u okviru za ostakljenje
  • Može se naknadno ugraditi u nove ili podne obloge
  • Može se koristiti s krovnim kupolama i otvorima za vađenje dima

GRP osvjetljenje

  • Za stvaranje vertikalnih svjetlosnih osovina
  • 60 ili 100 cm visok
  • Prvorazredni pogled iznutra
  • Pokrivač stropne strukture sa ili bez podnožja
  • Može se bojati
  • Može se koristiti s krovnim kupolama u essertop® 5000 i esserfix® 5000 seriji
