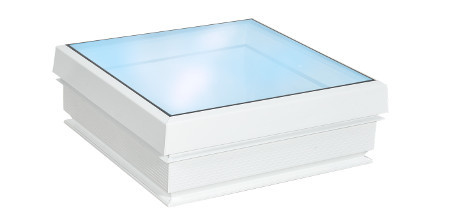

Essertop® sanacija kvadratnih i pravokutnih kupola – s povišenim nastavnim vijencem

Kit za renoviranje essertop® postavljen je na postojeći podrum u krovnim renoviranjima gdje se primjenjuje dodatna toplinska izolacija.

Proizvod

Obnova krova s postojećim nadstrešnicama na licu mjesta

U slučajevima kada se primjenjuje dodatna toplinska izolacija u skladu s njemačkim Zakonom o uštedi energije (ENEV), kit za renoviranje essertop® osigurava potrebnu minimalnu udaljenost od gornjeg spoja krovne membrane na podnožju prema površini krovnog pokrova. Ta udaljenost mora biti najmanje 150 mm. Ugradnja krovne kupole s esertopom vrlo je jednostavna i sigurna zahvaljujući zglobovima koji su unaprijed ugrađeni na remontnom postrojenju u tvornici. Sustav za zaključavanje više točaka esserprotect® i visokokvalitetne brtve EPDM okvira jamče dosljedno izvrsnu brtvljenost zraka između podignute podloge i krovne kupole.

Primjena

  • Primjena dodatnog izolacijskog materijala korištenjem postojeće podloge
  • Osigurava potrebnu minimalnu visinu priključka (150 mm između gornjeg spoja krovne membrane na podnožju i površini krovnog pokrova)

Staklena kupola essertop® dostupna je u 2, 3 i 4 sloja, kao i termoplasta, što omogućuje optimalno prilagođavanje toplinske i zvučne izolacije za upotrebu zgrade.

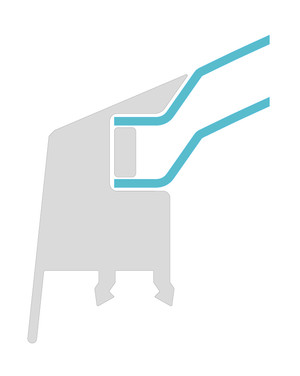

2-slojna

Ug koeficijent 2,7 W/m2K
Ur koeficijent 2,3 W/m2K

3-slojna

Ug koeficijent 1,8 W/m2K
Ur koeficijent 1,6 W/m2K

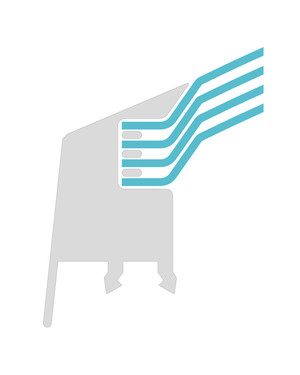

4-slojna

Ug koeficijent 1,5 W/m2K
Ur koeficijent 1,3 W/m2K

thermoplan

1 sloj, 1 lamelna ploča
Ug koeficijent 1,0 W/m2K
Ur koeficijent 0,88 W/m2K

thermoplan

1 sloj, 2 lamelne ploče
Ug koeficijent 0,83 W/m2K
Ur koeficijent 0,83 W/m2K

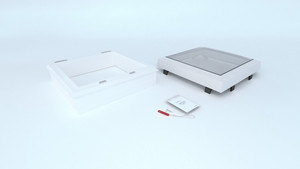

Uključeno u dostavu: Instalacijski i renovacijski kit essertop® square

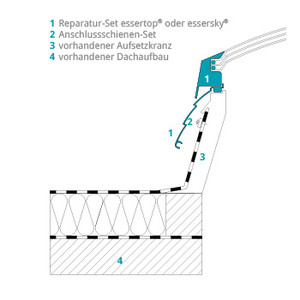

Presjeci

Redoslijed instalacije:

  • Uklonite stare krovne kupole
  • Uklonite otvarač za ventilaciju (ako je primjenjivo)
  • Instalirajte okvir za obnovu essertop® brtvenom trakom
  • Instalirajte četvrtastu kupolu essertop®
  • Otvori za otvaranje ventilacije (ako je primjenjivo)

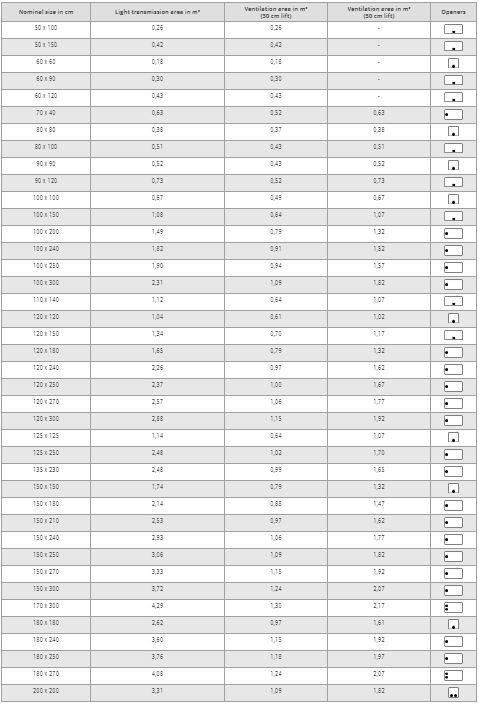

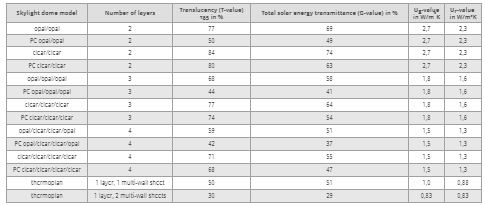

Tehnički podaci

Posebne verzije

Piramida

  • Plastično staklo u obliku piramide
  • Tehnički identično sa kupolom za oblaganje bez zračnice
  • Kvadratne nominalne veličine u rasponu od 60 x 60 do 200 x 200 cm
  • 2-, 3- ili 4-slojni modeli

essertop® BG-kupola, B1-kupola

  • Odobreno za klasu B1 za zaštitu od požara
  • Visoki stupanj sigurnosti u slučaju požara
  • Zaštita od pada prema smjernici njemačke udruge građevinarstva

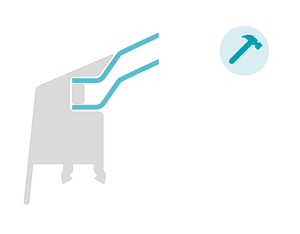

Kupola otporna na tuču

  • Vanjski sloj od iznimno otporne plastike
  • 2-, 3- ili 4-slojne i termoplastične verzije

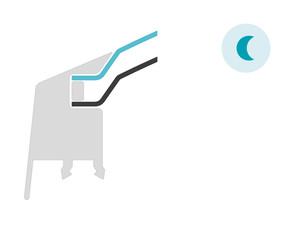

Tamna kupola

  • Neprozirno glaziranje
  • Za lokacije koje zahtijevaju učinkovitu ventilaciju, ali bez osvjetljenja

Toplinska izolacijska kupola

  • Izvrsna toplinska izolacija (Ug-vrijednost 0,45, Ur-vrijednost 0,56 W / m²K)
  • S posebnom neprozirnom pločom za toplinsku izolaciju

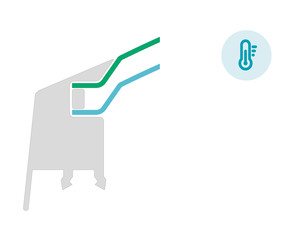

Zaustavljanje topline

  • Učinkovito smanjuje IR zračenje
  • Posebno obloženi vanjski sloj odražava infracrveno svjetlo
  • Incidencija svjetlosti je ekvivalentna materijalu opalnog sloja

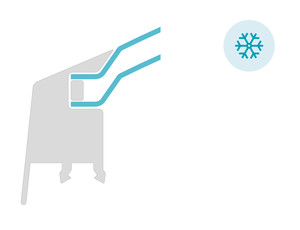

Kupola za opterećenje snijega

  • Izrazito jak vanjski sloj
  • Pogodno za statička opterećenja snijegom do 3500 N / m²
  • 2-, 3- ili 4-slojne i termoplastične verzije

Sistemi otvaranja

Zatvoreni električni otvarač KS 300

  • 300 mm visina
  • Otvarač ugrađen van
  • Nevidljivo iznutra
  • Vozite u vrhunskom aluminijskom kućištu
  • Bez održavanja
  • Automatsko isključivanje s mekim pokretanjem i zaustavljanjem
  • Dostupno samo kao tvornica
  • 230V

Električni otvarač KS 300

  • 300 mm visina
  • Pogon u  premium kućištu aluminija, dostupan u bijeloj boji (RAL 9016) na zahtjev
  • Bez održavanja
  • Automatsko isključivanje s mekim pokretanjem i zaustavljanjem
  • 24V ili 230V

Električni otvarač KS 500

  • 500 mm visina
    Pogon u premium kućištu aluminija, dostupan u bijeloj boji (RAL 9016) na zahtjev
  • Bez održavanja
  • Automatsko isključivanje s mekim pokretanjem i zaustavljanjem
  • 24V ili 230V

Električni otvarač KS Twin 400 14

  • Visina podizanja 400 mm
    Pogon u vrlo kvalitetnom aluminijskom kućištu, dostupan u bijeloj boji (RAL 9016) na zahtjev
  • Bez održavanja
  • Automatsko isključivanje s mekim pokretanjem i zaustavljanjem
  • 24V ili 230V
  • Uključuje 24V ventilatorsku upravljačku jedinicu

Električni otvarač KS Solar

  • 250 mm visina
  • Pogon solarnih napajanja, bez napajanja
  • Bez održavanja
  • uklj. radio daljinski upravljač
  • Koristite kao tandem otvaračla

Električni otvarač KS Solar

  • 300 mm visina
  • Uređaj zaštićen vodom za prskanje u vrhunskom plastičnom kućištu, dostupan u bijeloj boji na zahtjev
  • Bez održavanja
  • Automatski se prekida u zaustavnom položaju
  • Isključivanje struje
  • Toplinska zaštita od preopterećenja
  • Može se upravljati istodobno bez dodatnih sinkronizacijskih modula
  • 230V

Električni otvarač 300 Comfort

  • 300 mm visina
  • Uređaj zaštićen vodom za prskanje u vrhunskom aluminijskom kućištu, dostupan u bijeloj boji na zahtjev
  • Bez održavanja
  • Automatski se prekida u zaustavnom položaju
  • Elektronička zaštita od preopterećenja
  • Može se upravljati istodobno bez dodatnih sinkronizacijskih modula
  • 230V

Električni otvarač 500

  • 500 mm visina
  • Uređaj zaštićen vodom za prskanje u vrhunskom metalnom kućištu
  • Bez održavanja
  • Automatski se prekida u zaustavnom položaju
  • Toplinska zaštita od preopterećenja
  • Može se upravljati istodobno bez dodatnih sinkronizacijskih modula
  • 230V

Električni otvarač fumilux® 24-J 10

  • 300, 500 ili 750 mm visina
  • Uređaj zaštićen vodom za prskanje u vrhunskom aluminijskom kućištu, dostupan u bijeloj boji na zahtjev
  • Bez održavanja
  • Automatski se prekida u zaustavnom položaju
  • 24V

Električni otvarač fumilux® G3

  • 300, 500 ili 750 mm visina
  • Premium aluminijsko kućište
  • Bez održavanja
  • Automatsko, mehaničko zaključavanje u krajnjem položaju (opcionalno ručno otključavanje)
  • Koristite kao jednoslojni ili tandemski otvarač

Ručni otvarač, klizno vreteno

  • 280 mm visina
  • Vreteno izrađeno od pocinčanog čelika / mesinga
  • Bez održavanja
  • Beskonačno prilagodljiva
  • Potrebni pribor:
    (170 cm), produžna šipka (80 cm)

Ručni otvarač Prozorska kvaka

  • Boja bijela (RAL 9016)
  • jednostavna montaža zahvaljujući tvornički pripremljenim funkcijskim točkama
    po izboru
  • s mogućnošću zaključavanja

Pribor za električni otvarač 24V

Bežična ventilacijska centrala od 24

  • jednostavno i udobno upravljanje pomoću (nadžbuknog/podžbuknog) tipkala ventilatora ili bežičnog daljinskog upravljanja
  • Može se kombinirati samo s električnim otvaračem 24V

Pribor za električni otvarač 230V

Sustav za zaštitu od vjetra/kiše J 10

  • bilježi jačinu vjetra odnosno oborine i automatski zatvara nadsvjetlo
  • sastoji se od podesivog senzora za vjetar, senzora za kišu s konzolom uređaja, upravljačkog uređaja i zidne konzole
  • Može se upravljati s do 3 skupine ventilatora
  • kompatibilno i za 24V

Bežični prijemnik

  • za bežično upravljanje sustavima otvaranja od 230V
  • može se kombinirati sa zidnim ili ručnim odašiljačem i TaHoma-Box Premium

Bežični zidni odašiljač

  • 1-kanalna izvedba za upravljanje 1 sustavom otvaranja
  • uklj. pričvrsne ploče
  • može se koristiti i u svim uobičajenim programima sklop

Bežični ručni odašiljač

  • 1-kanalna izvedba za upravljanje 1 sustavom otvaranja
  • 4-kanalna izvedba za diferencirano navođenje do 4 sustava otvaranja

Bežični senzor za vjetar/sunce

  • bilježi jačinu vjetra odnosno sunčevog zračenja i dojav

Senzor za kišu

  • pogodan za radijsku antenu / sunčani senzor
  • registrira oborine i izvješćuje radio prijemnik

TaHoma-Box Premium

  • Kontrola proizvoda putem 230V proizvoda pomoću pametnog telefona ili tableta kod kuće ili na putu
  • Potrebni pribor:
    Radio prijemnik i zidni ili ručni odašiljač
  • Nema ugovora
  • Besplatno preuzimanje TaHoma-App u Apple-App-Store ili Android-Play-Store (Google Play Store)

Oprema

Zasjenjenje esserprotect ®

  • Zaštita od sunca od sunčevog zračenja i minimiziranje unosa topline
  • Bijela tkanina, integrirana u okvir (bijeli RAL 9016)
  • Varijacije tkanine Prozirne, neprozirne i tamne
  • Rad preko tipke ili radio daljinskog upravljača
  • unaprijed sastavljeno tvornički
  • mogu se naknadno ugraditi za svjetla kupola serije essertop ®
  • Može se kombinirati s ESSERTEC sustavima za otvaranje i priborom

Zatamnjenje esserprotect ®

  • pogodno za potpuni zamračenje
  • Tekstil je čvrsto fiksiran u bijelom aluminijskom okviru
  • Tekstilno-plastična kompozitna, UV-otporna i retardantna prema DIN 4102 B
  • Rad preko tipke ili radio daljinskog upravljača
  • unaprijed sastavljeno tvornički
  • mogu se naknadno ugraditi za svjetla kupola serije essertop ®
  • Može se kombinirati s ESSERTEC sustavima za otvaranje i priborom

Zaštita od pada esserprotect ®

  • Zaštita od pada kroz otvorene i zatvorene krovne prozore
  • Rešetka od pocinčanog lima, na zahtjev u standardnim bojama RAL
  • testiran i certificiran prema BG Bau (smjernica GS18)
  • pogodan za sve ESSERTEC, kao i gotovo sve vanjske Aufsetzkränze
  • za naknadnu ugradnju u prsten ili prsten za renoviranje
  • Može se koristiti s krovnim prozorima i dimnim otvorima

Protuprovalna zaštita / zaštita od pada esserprotect ®

  • Zaštita od provale i sudara kroz krovne prozore
  • Otpornici rešetke (profili i okrugle šipke izrađene od različitih čeličnih slitina)
  • odobreno prema DIN EN1627 za klase otpornosti 2, 3 i 4
  • pogodan za sve ESSERTEC kao i vanjske prstenove
  • Može se koristiti s krovnim prozorima i dimnim otvorima

Zaštita od insekata esserprotect ®

  • Zaštita od ulaska insekata ili prljavštine ili lišća kroz otvorene krovne prozore
  • Sprječavanje onečišćenja prema EU-VO 825-2004 Dodatak II, Poglavlje I i II
  • fino zrcaljeno tkivo, uokvireno u bijeli aluminijski okvir
  • Četkica za brtvljenje NC otvora
  • lako se može ukloniti u svrhu čišćenja
  • montažne na odgovarajuću nominalnu veličinu
  • za izravnu ili kasniju instalaciju

Zaštita od tuče esserprotect ®

  • Zaštita od oštećenja od tuče
  • Rezistentna, mrežasta fine čelična korozija, zatvorena u okolnom aluminijskom okviru
  • Klasa za zaštitu od požara HW5 prema potvrdi o ispitivanju 173-09 / 9c
  • visoki prijenos svjetlosti
  • za izravnu ili naknadnu ugradnju na svjetiljke Esertop ®
  • Može se kombinirati s ESSERTEC sustavima za otvaranje i priborom
  • trajno zaštićeno prema GS-Bau 18

Priključne trake

  • za trajno sigurno pričvršćivanje podignutih krovnih membrana na potporni prsten
  • sastoji se od aluminijskih profila, kutnih spojnica i montažnih materijala
  • profil izrezan na nominalnu veličinu i prethodno bušen u tvornici
  • Jednostavna instalacija na ESSERTEC PVC-Aufsetzkränzen zaključavanjem na preciznu kišnu kišu
  • Može se upotrebljavati na svim prstenima za raspršivanje PVC-a ili staklenih vlakana, essertop®, essernorm®, esserplus® i rheinland, kao i na ekstrudiranim prstenima
