Krovna konstrukcija nepromijenjena s dodatnom izolacijom – kvadratna

Sanacijski essertop® kit koristi se za obnavljanje krova gdje se primjenjuje dodatna toplinska izolacija. Postava se može kombinirati s električnim ili pneumatskim okidačem za korištenje na vrhu stubišta.

Proizvod

Krovna sanacija s postojećim vijencima

U slučajevima kada se primjenjuje dodatna toplinska izolacija u skladu s njemačkim Zakonom o uštedi energije (ENEV), kit za renoviranje essertop® osigurava potrebnu minimalnu udaljenost od gornjeg spoja krovne membrane na podnožju prema površini krovnog pokrova. Ta udaljenost mora biti najmanje 150 mm. Ugradnja krovne kupole s esertopom vrlo je jednostavna i sigurna zahvaljujući zglobovima koji su unaprijed ugrađeni na remontnom postrojenju u tvornici. Sustav za zaključavanje više točaka esserprotect® i visokokvalitetne brtve EPDM okvira jamče dosljedno izvrsnu brtvljenost zraka između podignute podloge i krovne kupole.

Oba osnovna seta se sastoje od dvije LBO uređaja za aktiviranje, jednog koji je lociran pokraj ulaza i jednog na vrhu stepeništa. Lako se koriste u slučaju alarma. Ukoliko lokalna inspekcija nalaže, dodatni uređaji za aktiviranje mogu biti dodani i spojeni. Dodatno, sustav se može koristiti za dnevne potrebe jer pruža prirodno osvijetljenje i ventilaciju.

fumilux® 24-J10 osnovni set

  • Electrična aktivacija (24V)
  • Kontrolna ploča s integriranim sustavo pomoće energije (72 sati)
  • Dva SHE prekidača/gumba koji se koriste kao HITNI GUMBI ZA OTVARANJE/ZATVARANJE narančaste boje
  • Motor za odimljavanje s 500 mm povišenjem
  • Prekidač/gumb za ventilaciju

Osnovni set 50

  • Pneumatska aktivacija
  • Alarmna stanica s integriranim napajanjem kroz CO2 bocu
  • G3 pneumatski cilindar s povišenjem od 500, 750 ili 1000 mm

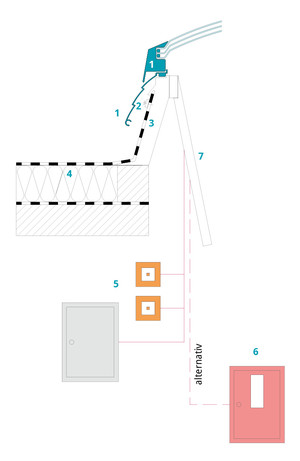

Presjeci

essertop® sanacijski kit s osnovnim fumilux® 24-J 10 setom (alternativa je Osnovni set 50)

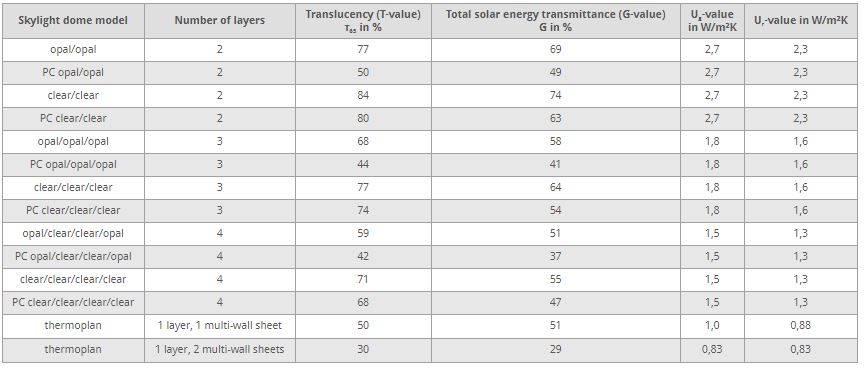

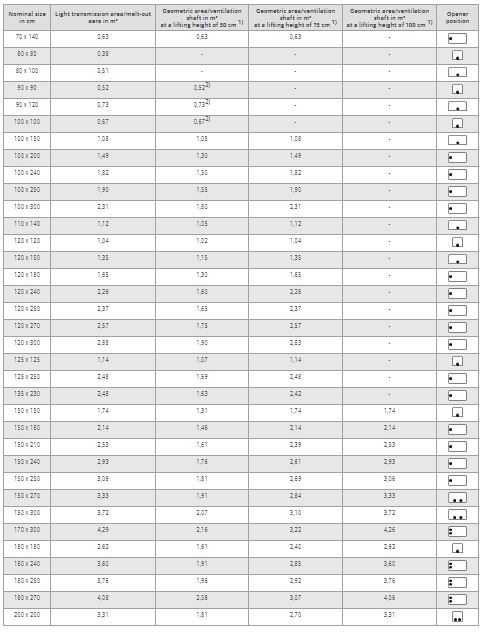

Tehnički podaci

Posebne verzije

Piramida

  • Plastično staklo u obliku piramide
  • Tehnički identično sa kupolom za oblaganje bez zračnice
  • Kvadratne nominalne veličine u rasponu od 60 x 60 do 200 x 200 cm
  • 2-, 3- ili 4-slojni modeli

BG- kupola/ B1 kupola

  • Odobreno za klasu B1 za zaštitu od požara
  • Visoki stupanj sigurnosti u slučaju požara
  • Zaštita od pada prema smjernici njemačke udruge građevinarstva

Kupola otporna na tuču

  • Vanjski sloj od iznimno otporne plastike
  • 2-, 3- ili 4-slojne i termoplastične verzije

Tamna kupola

  • Neprozirno glaziranje
  • Za lokacije koje zahtijevaju učinkovitu ventilaciju, ali bez osvjetljenja

Toplinska izolacijska kupola

  • Izvrsna toplinska izolacija (Ug-vrijednost 0,45, Ur-vrijednost 0,56 W / m²K)
  • S posebnom neprozirnom pločom za toplinsku izolaciju

Zaustavljanje topline

  • Učinkovito smanjuje IR zračenje
  • Posebno obloženi vanjski sloj odražava infracrveno svjetlo
  • Incidencija svjetlosti je ekvivalentna materijalu opalnog sloja

Kupola za opterećenje snijega

  • Izrazito jak vanjski sloj
  • Pogodno za statička opterećenja snijegom do 3500 N / m²
  • 2-, 3- ili 4-slojne i termoplastične verzije

Oprema

JM-DC-1000 pogonsko vratilo
24V DC motor, 1,1 A, s ovjesom od krovne kupole, snage dizanja 1000 N,
s liftom od 500 ili 750 mm.

Lančani pogon
24V DC motor, s ovjesom krovne kupole.
KS 300: 1,0 A, snaga dizanja 250 N, 300 mm lift.
KS 500: 1,2 A, snaga dizanja 600 N, 500 mm lift.

Vozilo pogonskog zupčanika
24V DC sinkronizirani set motora, 1,1 A, s ovjesom od krovne kupole, snaga dizanja 1000 N, s liftom od 500 ili 750 mm.

KS Twin 400 pogonsko vratilo
24V DC motor, 2.4A, s ovjesom krovne kupole, snage dizanja 1200 N,
s liftom od 400 mm.

SHE upravljačka ploča
Model za nadogradnju površine s rezervnim izvorom napajanja.
(H × V × D = 345 × 255 × 105 mm)
2A-1-1: 2.2 Izlazna struja, za maksimalno dva motora JM-DC-1000
5A-1-1: 5 Operacija, za maksimalno četiri motora JM-DC-1000.

SHE prekidač prekidača tipa HSE 6
SLUČAJ ZA ODREĐIVANJE / UKLJUČENJE (površinski montiran). Standardna boja: narančasta Na zahtjev možete dobiti i sive, plave, žute ili crvene boje
(H × V × D = 125 × 125 × 38 mm)

Detektor dima
Dimni raspršivač detektora dima s bazom za pouzdano otkrivanje dima.
(Ø = 100 mm, D = 60 mm)

Prekidač prekidača ventilatora
Može se postaviti na površinu ili ugraditi u ravninu.
(H × V × D = 81 × 81 × 60 mm)

Prekidač tipki
Alternativna metoda rada, s cilindričnom bravom, ugrađena u ravninu.
(H × W = 81 x 81 mm)

J 10 Sustav zaštite od vjetra i kiše
Registrira brzinu vjetra i oborine i automatski zatvara krovni krov. Sastoji se od vjetra i kišnog senzora i kartice za utičnicu za upravljačku ploču stubišta.

Zaštita od pada esserprotect ®

  • Zaštita od pada kroz otvorene i zatvorene krovne prozore
  • Rešetka od pocinčanog lima, na zahtjev u standardnim bojama RAL
  • testiran i certificiran prema BG Bau (smjernica GS18)
  • pogodan za sve ESSERTEC, kao i gotovo sve vanjske Aufsetzkränze
  • za naknadnu ugradnju u prsten ili prsten za renoviranje
  • Može se koristiti s krovnim prozorima i dimnim otvorima

Protuprovalna zaštita / zaštita od pada esserprotect ®

  • Zaštita od provale i sudara kroz krovne prozore
  • Otpornici rešetke (profili i okrugle šipke izrađene od različitih čeličnih slitina)
  • odobreno prema DIN EN1627 za klase otpornosti 2, 3 i 4
  • pogodan za sve ESSERTEC kao i vanjske prstenove
  • Može se koristiti s krovnim prozorima i dimnim otvorima

Priključne trake

  • za trajno sigurno pričvršćivanje podignutih krovnih membrana na potporni prsten
  • sastoji se od aluminijskih profila, kutnih spojnica i montažnih materijala
  • profil izrezan na nominalnu veličinu i prethodno bušen u tvornici
  • Jednostavna instalacija na ESSERTEC PVC-Aufsetzkränzen zaključavanjem na preciznu kišnu kišu
  • Može se upotrebljavati na svim prstenima za raspršivanje PVC-a ili staklenih vlakana, essertop®, essernorm®, esserplus® i rheinland, kao i na ekstrudiranim prstenima
