Odimljavanje stubišta

Naš električni otvor za odimljavanje stubišta može se koristiti za novoizgrađene i stare zgrade i može se individualno integrirati u strukturu.

Proizvod

Fumilux® električni sustav odimljavanja ima dva LBO-specificirana uređaja za pokretanje, jedan smješten u blizini ulaza i jedan na vrhu stubištu. Dodatne lokacije za pokretanje mogu biti zatražene od strane nadležnih tijela. Ove alarmne postaje su jednostavne za uporabu i prikazuju kada je alarm pokrenut. Dodatni uređaji za aktiviranje mogu se dodati ili povezati u slučaju zahtjeva. Dodatno, sustav se također može koristiti za svakodnevne zadatke, kao što je pružanje prirodne rasvjete i ventilacije.

fumilux® 24-J10 i KS fumilux® 24 osnovni setovi

Ovi setovi dostupni su kao LBO ili VDS odobreni dizajnovi i sadrže (model VDS uključuje dodatnu opremu) sljedeće:

  • Upravljačka ploča s integriranim rezervnim napajanjem (72 sata funkcionalne pouzdanosti)
  • Dva SHE prekidača za prekidanje koriste se kao hitni gumb za otvaranje / zatvaranje u narančastoj boji (ostale boje dostupne su na zahtjev)
  • Prekidač za ventilaciju
  • Motor ispušnih plinova s ​​povišenjem od 500 mm

Osnovni setovi mogu se kombinirati s kupolama u seriji esertop® i svjetlosnim trakama.

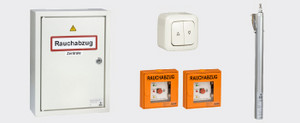

fumilux® 24-J10 osnvni set

KS fumilux® 24 osnovni set

Presjeci

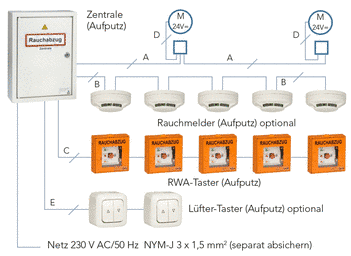

Primjer konfiguracije sustava

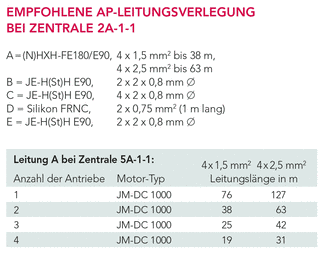

Navedene kabelske sekcije moraju biti provjerene od srane stručnjaka za elektriku na temelju dužine i broja uređaja. Potrebna klasa funkcionalne izdržjivosti mora biti usklađena s lokalnim nadležnim vatrogasnim tijelima.

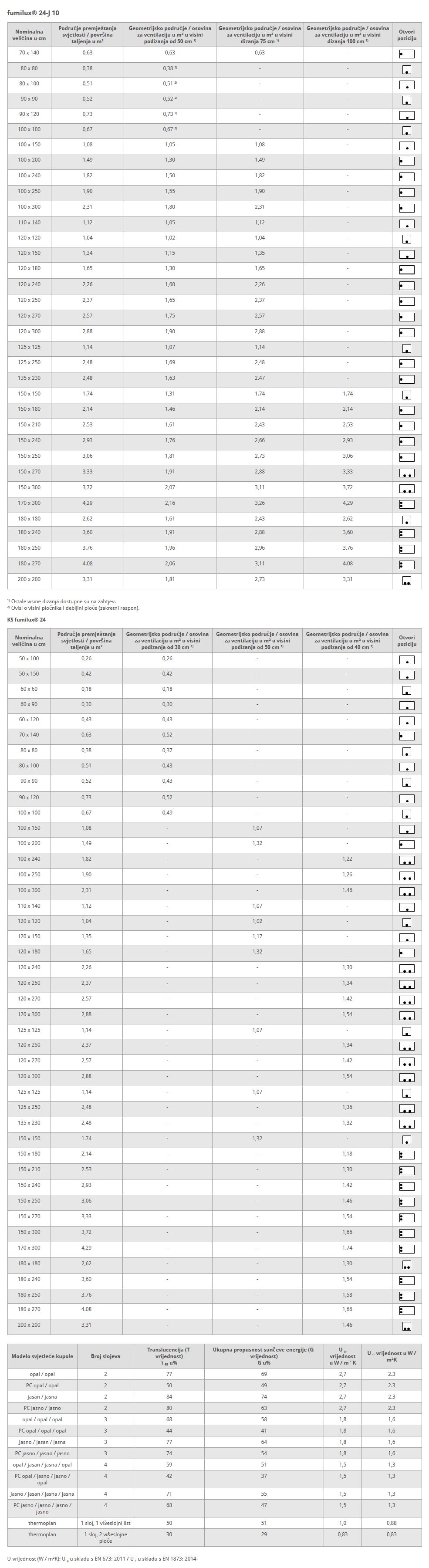

Tehnički podaci

Posebne verzije

Piramida

  • Plastično staklo u obliku piramide
  • Tehnički identično sa kupolom za oblaganje bez zračnice
  • Kvadratne nominalne veličine u rasponu od 60 x 60 do 200 x 200 cm
  • 2-, 3- ili 4-slojni modeli

BG- kupola/ B1 kupola

  • Odobreno za klasu B1 za zaštitu od požara
  • Visoki stupanj sigurnosti u slučaju požara
  • Zaštita od pada prema smjernici njemačke udruge građevinarstva

Kupola otporna na tuču

  • Vanjski sloj od iznimno otporne plastike
  • 2-, 3- ili 4-slojne i termoplastične verzije

Tamna kupola

  • Neprozirno glaziranje
  • Za lokacije koje zahtijevaju učinkovitu ventilaciju, ali bez osvjetljenja

Toplinska izolacijska kupola

  • Izvrsna toplinska izolacija (Ug-vrijednost 0,45, Ur-vrijednost 0,56 W / m²K)
  • S posebnom neprozirnom pločom za toplinsku izolaciju

Zaustavljanje topline

  • Učinkovito smanjuje IR zračenje
  • Posebno obloženi vanjski sloj odražava infracrveno svjetlo
  • Incidencija svjetlosti je ekvivalentna materijalu opalnog sloja

Kupola za opterećenje snijega

  • Izrazito jak vanjski sloj
  • Pogodno za statička opterećenja snijegom do 3500 N / m²
  • 2-, 3- ili 4-slojne i termoplastične verzije

Nasadni vijenci

PVC vijenac, visok 15, 30 ili 50 cm

  • Toplinska izolacija, U-vrijednost u W / m²K:
    Visina 15 cm: U c 1,1 / U gore 1,9
    30 ili 50 cm visok: U c 0,6 / U do 0,8
  • Integrirana kišna pregača štiti gornju spojnu točku podignutog krovnog remena i zamjenjuje trajno elastično brtvljenje zidne spojne tračnice
  • Prirubnica vijka s kalupom za kapanje
  • Posebno pozicioniranje šarki za optimalno brtvljenje između krovne kupole i podnožja
  • Može se koristiti sa svim ravnim krovnim kupolama u seriji essertop®

GRP vijenac, visok 15, 30, 40 ili 50 cm

  • Preporučeno za industrijske i poslovne objekte
  • Toplinska izolacija, U-vrijednost u W / m²K:
    Visina 15 cm: Uc 0,8 / Uup 1,4
    15 cm visoka, s dodatnom izolacijom: Uc 0,5 / Uup 0,9
    Visina 30 cm: Uc 0,8 / Uup 1,0
    Visoka 30 cm, s dodatnom izolacijom: Uc 0,6 / Uup 0,5
    40 ili 50 cm visok: Uc 0,8 / Uup 0,8
    40 ili 50 cm, s dodatnom izolacijom: Uc 0,5 / Uup 0,5
  • Prirubnica vijka s kalupom za kapanje
  • Može se bojati
  • Dostupno u različitim vanjskim bojama na zahtjev
  • Može se koristiti sa svim ravnim krovnim kupolama u seriji essertop®

GRP vijenac s ventilatorom, visok 50 cm

  • Za prozračivanje ili ventilaciju
  • Brzina protoka zraka 150 m3 / h
  • Maks. brzina 2600 rmp
  • Razina zvučnog tlaka 64 dB (A)
  • Automatska kapica za brtvljenje
  • Opcijska elektronička upravljačka jedinica

GRP vijenac s bazom za toplinsku izolaciju, visine 30 ili 50 cm

  • Individualno podesiva visina izolacijske podloge
  • Na raspolaganju je PVC membranska membrana
  • Može se koristiti sa svim ravnim krovnim kupolama u seriji essersky®

Valoviti vijenac, 5 sekcija, 30 cm visine

  • Toplinska izolacija, U-vrijednost u W / m²K:
    Materijal GRP: Uc 0,8 / Uup 1,0
    Materijal Aluminij: Uc 0,9 / Uup 3,4
  • Prirubnica vijka s kalupom za kapanje
  • Dostupno u različitim bojama
  • Može se koristiti sa svim ravnim krovnim kupolama u seriji essersky®

Trapezoidni limeni vijenac, visine 30 cm

  • Toplinska izolacija (Uc-vrijednost 0,9 / Uup-vrijednost 3,4 W / m²K)
  • Izrađen od aluminija
  • Prirubnica vijka s kalupom za kapanje
  • Profilirano prema specifikacijama proizvođača trapezoidnih limova
  • Može se koristiti sa svim ravnim krovnim kupolama u seriji essersky®

Trapezoidni limeni umetnuti vijenac, visine 30 cm

  • Toplinska izolacija (Uc-vrijednost 0,9 / Uup-vrijednost 3,4 W / m²K)
  • Izrađen od aluminija
  • Prirubnica vijka s kalupom za kapanje
  • Profiliran na trapezoidni lim
  • Može se koristiti sa svim ravnim krovnim kupolama u seriji essersky®

Uc-vrijednost prema DIN EN ISO 6496 / Uup-vrijednost prema EN 1873: 2014

Oprema

JM-DC-1000 pogonsko vratilo
24V DC motor, 1,1 A, s ovjesom od krovne kupole, snage dizanja 1000 N,
s liftom od 500 ili 750 mm.

Lančani pogon
24V DC motor, s ovjesom krovne kupole.
KS 300: 1,0 A, snaga dizanja 250 N, 300 mm lift.
KS 500: 1,2 A, snaga dizanja 600 N, 500 mm lift.

Vozilo pogonskog zupčanika
24V DC sinkronizirani set motora, 1,1 A, s ovjesom od krovne kupole, snaga dizanja 1000 N, s liftom od 500 ili 750 mm.

KS Twin 400 pogonsko vratilo
24V DC motor, 2.4A, s ovjesom krovne kupole, snage dizanja 1200 N,
s liftom od 400 mm.

SHE upravljačka ploča
Model za nadogradnju površine s rezervnim izvorom napajanja.
(H × V × D = 345 × 255 × 105 mm)
2A-1-1: 2.2 Izlazna struja, za maksimalno dva motora JM-DC-1000
5A-1-1: 5 Operacija, za maksimalno četiri motora JM-DC-1000.

SHE prekidač prekidača tipa HSE 6
SLUČAJ ZA ODREĐIVANJE / UKLJUČENJE (površinski montiran). Standardna boja: narančasta Na zahtjev možete dobiti i sive, plave, žute ili crvene boje
(H × V × D = 125 × 125 × 38 mm)

Detektor dima
Dimni raspršivač detektora dima s bazom za pouzdano otkrivanje dima.
(Ø = 100 mm, D = 60 mm)

Prekidač prekidača ventilatora
Može se postaviti na površinu ili ugraditi u ravninu.
(H × V × D = 81 × 81 × 60 mm)

Prekidač tipki
Alternativna metoda rada, s cilindričnom bravom, ugrađena u ravninu.
(H × W = 81 x 81 mm)

J 10 Sustav zaštite od vjetra i kiše
Registrira brzinu vjetra i oborine i automatski zatvara krovni krov. Sastoji se od vjetra i kišnog senzora i kartice za utičnicu za upravljačku ploču stubišta.
