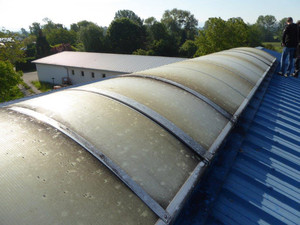

Sanacija svjetlosnih traka – nadogradnja na postojeću konstrukciju

Esserlux® komplet za popravak: U slučaju obnavljanja lagane trake s nepromijenjenom krovnom strukturom, nova trakica za lakiranje esserlux ® jednostavno se postavlja na okvir na licu mjesta pomoću profila adaptera esserlux ® .

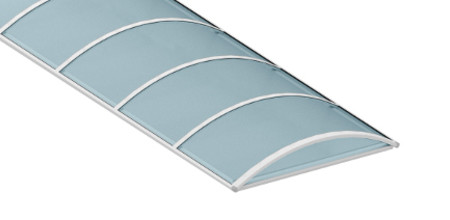

Proizvod

Izgradnja novog kontinuiranog sustava na strani kupca

Širok raspon primjene profila prilagodnika esserlux ® omogućuje montažu na gotovo sve postojeće okvire na licu mjesta. Posebna traka za brtvljenje štiti od gubitka topline između profila prilagodnika i okvira na licu mjesta. Osim toga, profil adaptera pokriva učinkovitije gornje spojne točke krovne membrane.

Područje korištenja:

  • Zamjena neispravnih svjetlosnih traka od gotovo svih svojstava (funkcija adaptera)
  • Učinkovito poklopac gornje spojne točke krovne membrane

Pregled pluseva:

  • Pogodno za uporabu u neprikladnim i blago zagrijavanim krovnim zgradama za industrijsku ili komercijalnu upotrebu
  • Raspon od 1000 do 6000 mm
  • Neograničena duljina
  • Pneumatska ili električno upravljana ventilacija i dimni ispušni jednoslojni ili dvostruki preklopnici
  • Visok stupanj brtvljenja zraka kroz sveobuhvatne EPDM brtve
  • Izvanredna zvučna izolacija s ostakljenjem Pearl Inside® (buka: kiša 65 dB, vjetar 28 dB)
  • Praktični pribor
  • Moguće je troškovno učinkovito “nerazorno održavanje”

Staklene alternative:

PC 10, 4x
Ug vrijednost 2.5

PC 20, 7x
Ug vrijednost 1.6

Izborna inačica
“Tvrdi krovovi”
jasno s unutarnjom GRP pločom
U-vrijednosti (W / m 2 K): U g prema EN 673: 2011

PC 16, 7x
Ug vrijednost 1.8

2 x PC 16, 7x
Ug vrijednost 1,1

Kruto kontinuirano krovno područje

Kontinuirani krov s jednim krilcem za ventilaciju i ekstrakciju dima

Kontinuirani krov s dvostrukim krilcem za ventilaciju i ekstrakciju dima

PC 16, 7x

PC 20, 7x

Testni i europski certifikati:

  • Tipsko odobrenje proizvoda (ABZ)
  • Zadovoljava europske norme o snježnom teretu i opterećenju vjetrom
  • Sigurnost od progorijevanja je dokazana prema DIN 18234-3
  • Ponašanje stakla u požaru je klasificirano prema DIN 4102-2, kao i prema EN 13501-1
  • Dokazana rastopljivost stakla prema DIN 18230-1
  • Staklo je ispitano kao „čvrsti pokrov“ sukladno DIN 4102-7
  • Sustavi za odvodnju dima i topline kao jednostruka i dvostruka zaklopka ispitani su i klasificirani sukladno EN 12101-2
  • Rešetka za zaštitu od propadanja je ispitana sukladno GS-BAU-18 za trajnu zaštitu od propadanja
  • Sidrišna točka za osobnu zaštitnu opremu certificirana je prema DIN EN 795:2012 (tip A)

Pearl Inside® vrijednost

  • isporučuje se za lamelne ploče od polikarbonata 16 i 20 mm
  • ispunjavanje gornje lamele staklenim kuglicama
  • znatno poboljšanje zaštite od buke (šumovi: kiša 65 dB, vjetar 28 dB)
  • vrlo lijep vizualni dojam
  • znatno manja težina u usporedbi s konvencionalnim dvostrukim staklima s istim akustičkim svojstvima
  • plastično staklo prema EN 1873 i EN 14963
  • patentirani sustav s tipskim odobrenjem

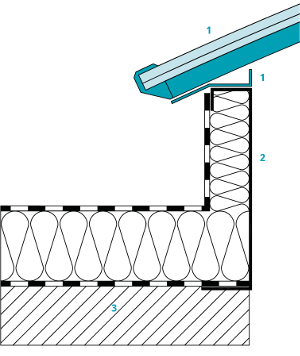

Presjeci

1 kit za popravak esserlux ®
2 postojeći okvir
3 postojeća krovna konstrukcija

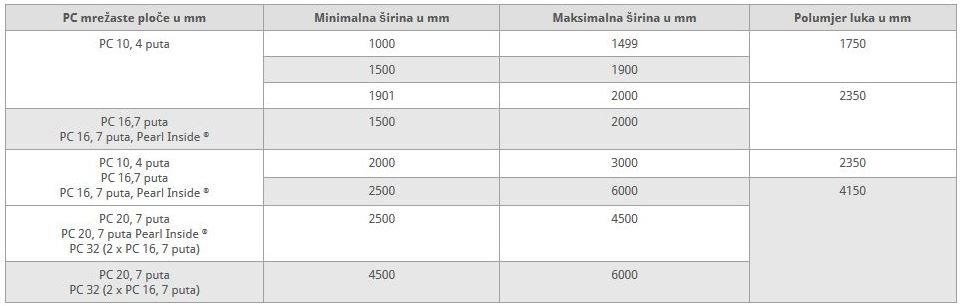

Tehnički podaci

Tehnički podaci

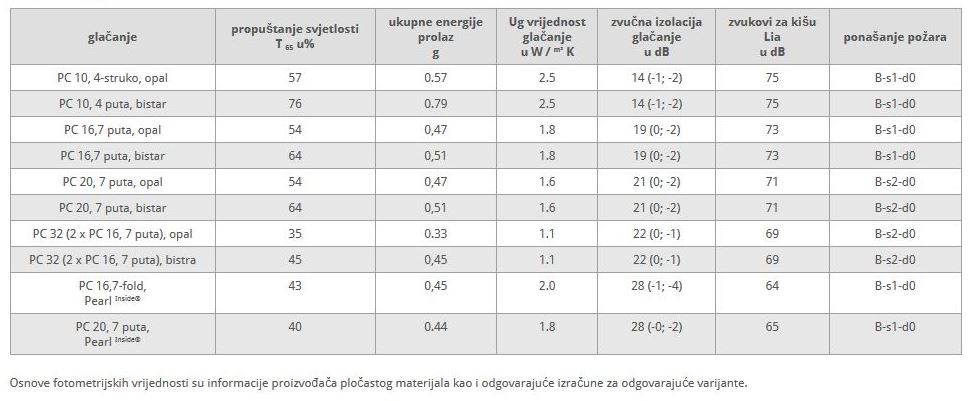

Tehnička svojstva

Oprema

Zaštita od pada

  • Zaštita od naglog pada kroz svjetlosnu traku
  • Do širine od 4500 mm rešetka od okruglog čelika
  • Do širine od 6000 mm rešetka od četvrtaste cijevi (15×15 mm)
  • Ispitana i certificirana prema smjernicama GS-Bau 18

Zaštita od sunca

  • Učinkovita izvanjska zaštita od sunca od aluminija
  • Izvedbe kao bočna ili uzdužna zaštita od sunca
  • Smanjenje unosa topline zahvaljujući prirodnom prozračivanju između zaštite od sunca i stakla
  • Veliki upad svjetla na sjevernoj strani uz dodatno veliku refleksiju svjetlosti na unutarnjoj strani zaštite od sunca
  • Isporuka tvornički predmontiranog proizvoda
  • Koristi se kod krutih svjetlosnih traka i dvostrukih zaklopki
  • Po želji isporučiva u bijeloj boji (RAL 9010)

Individualan odabir boja

  • Opcionalno bojanje sekcija okvira i okvira
  • Skoro sve RAL boje dostupne

Sistemi krilaca

Krov s jednim krilcem za ventilaciju i ekstrakciju dima

  • može se koristiti od širine trake 1200 mm
  • Glazingne inačice analogne svjetlosnoj traci
  • Pogonski pneumatski (PAZ)
  • visoka stabilnost zbog okvira za nošenje zakošenoj obodnim okvirom
  • Integrirani vodeni nos štiti od utjecaja kišnice
  • vrlo dobra hermetičnost zahvaljujući EPDM okvirnim brtvama
  • po izboru upotrebljiv za dnevnu ventilaciju
  • dostupan na zahtjev u gotovo svim RAL bojama

1 Av = Geometrijsko područje otvaranja prirodne jedinice za dima i grijanje.
2 Aerodinamično slobodno područje ovisi o širini osvjetljenja trake. Navedene vrijednosti su minimalne vrijednosti.

Krov s dvostrukim krilcem za ventilaciju i ekstrakciju dima

  • Širina od 1500 mm pneumatskim pogonom (PAZ)
  • Širina od 1700 mm sa električnim pogonom (EAZ)
  • Glazingne inačice analogne svjetlosnoj traci
  • Toplinska izolacija od GRP s izolacijom od PU pjene
  • Integrirani vodeni nos štiti od utjecaja kišnice
  • vrlo dobra hermetičnost zahvaljujući EPDM okvirnim brtvama
  • po izboru upotrebljiv za dnevnu ventilaciju
  • dostupan na zahtjev u gotovo svim RAL bojama

1 Av = Geometrijsko područje otvaranja prirodne jedinice za dima i grijanje.
