SHEV odimljavanje okna lifta

Naša rješenja zadovoljavaju uvjete za nesmetan prostor odimljavanja ventilacije lifta.

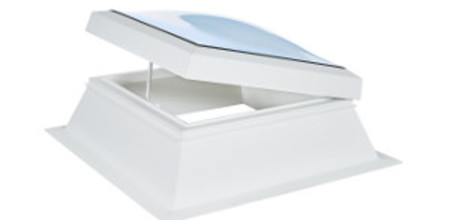

Proizvod

Kao rezultat njemačkih propisa (EnEV) za zgrade s malom propusnošću zraka, povećali su se i zahtjevi za područjima odimljavanja bez obstrukcija. Najbolje rješenje za te slučajeve je odimljavanje pomoću zakrivljenog krovne kupole ili ravni stakleni krovni prozor s električnim otvaračem. KS fumilux® 24 električni otvarači kompatibilni su sa svim visinama (15, 30, 40 ili 50 cm) zahvaljujući njihovoj maloj visini. Ova kombinacija proizvoda može se upotrijebiti za odimljavanje iz dizala ali pojedinačno ne čini cjelovit sustav. Pri planiranju i ugradnji, mora se provesti procjena rizika. Osim toga, mora se definirati i spajanje regulatora podizanja na središnjem upravljaču pogona.

Sustav odimljavanja okna lifta sastoji se od:

  • essertop® kupole ili ravnog krovnog prozora essersky®
  • vijenca
  • kontrlone ploče s integriranim pomoćnim sustavom za napajanje (72 sata funkcionalne pouzdanosti)
  • dva SHE gumba koji se koriste kao gumbi za izvanredno otvaranje u narančastoj boji (ostale boje su dostupne na zahtjev)
  • prekidač za ventilaciju
  • potisni vretenasti pogon pdignut 300 m

Korisnički panel kontrole požarnog alarma (FACP) procjenjuje požarne alarme i kontrolira vrata lifta.

Presjeci

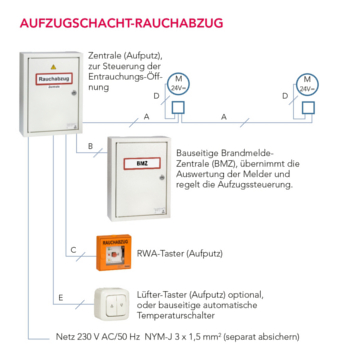

Primjer konfiguracije sustava

Navedene kabelske sekcije moraju biti provjerene od srane stručnjaka za elektriku na temelju dužine i broja uređaja. Potrebna klasa funkcionalne izdržjivosti mora biti usklađena s lokalnim nadležnim vatrogasnim tijelima.

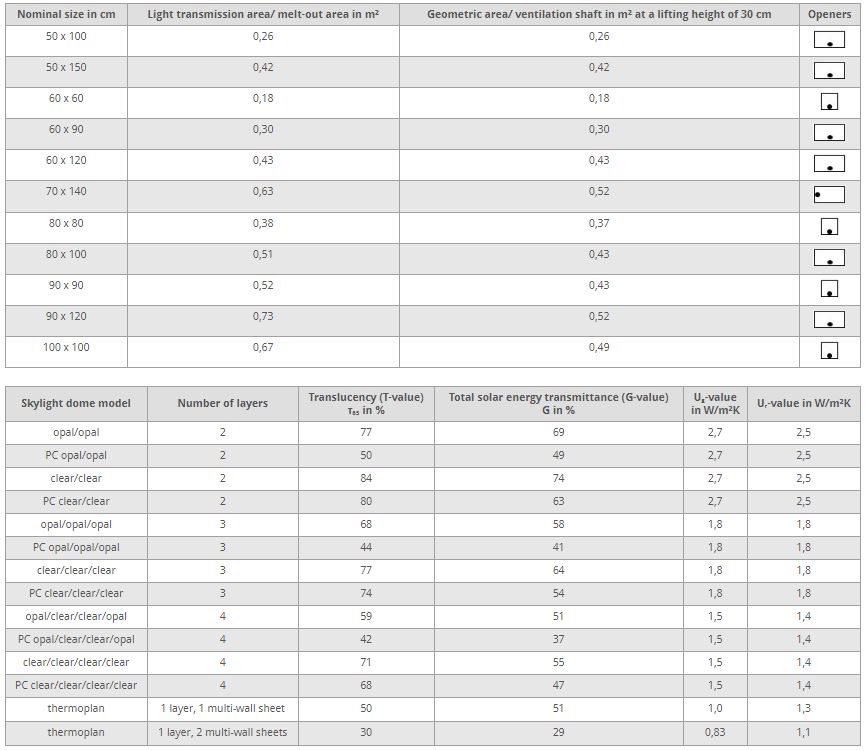

Tehnički podaci

Posebne verzije

Piramida

  • Plastično staklo u obliku piramide
  • Tehnički identično sa kupolom za oblaganje bez zračnice
  • Kvadratne nominalne veličine u rasponu od 60 x 60 do 200 x 200 cm
  • 2-, 3- ili 4-slojni modeli

BG- kupola/ B1 kupola

  • Odobreno za klasu B1 za zaštitu od požara
  • Visoki stupanj sigurnosti u slučaju požara
  • Zaštita od pada prema smjernici njemačke udruge građevinarstva

Kupola otporna na tuču

  • Vanjski sloj od iznimno otporne plastike
  • 2-, 3- ili 4-slojne i termoplastične verzije

Tamna kupola

  • Neprozirno glaziranje
  • Za lokacije koje zahtijevaju učinkovitu ventilaciju, ali bez osvjetljenja

Toplinska izolacijska kupola

  • Izvrsna toplinska izolacija (Ug-vrijednost 0,45, Ur-vrijednost 0,56 W / m²K)
  • S posebnom neprozirnom pločom za toplinsku izolaciju

Zaustavljanje topline

  • Učinkovito smanjuje IR zračenje
  • Posebno obloženi vanjski sloj odražava infracrveno svjetlo
  • Incidencija svjetlosti je ekvivalentna materijalu opalnog sloja

Kupola za opterećenje snijega

  • Izrazito jak vanjski sloj
  • Pogodno za statička opterećenja snijegom do 3500 N / m²
  • 2-, 3- ili 4-slojne i termoplastične verzije

Nasadni vijenci

PVC vijenac, visok 15, 30 ili 50 cm

  • Toplinska izolacija, U-vrijednost u W / m²K:
    Visina 15 cm: U c 1,1 / U gore 1,9
    30 ili 50 cm visok: U c 0,6 / U do 0,8
  • Integrirana kišna pregača štiti gornju spojnu točku podignutog krovnog remena i zamjenjuje trajno elastično brtvljenje zidne spojne tračnice
  • Prirubnica vijka s kalupom za kapanje
  • Posebno pozicioniranje šarki za optimalno brtvljenje između krovne kupole i podnožja
  • Može se koristiti sa svim ravnim krovnim kupolama u seriji essertop®

GRP vijenac, visok 15, 30, 40 ili 50 cm

  • Preporučeno za industrijske i poslovne objekte
  • Toplinska izolacija, U-vrijednost u W / m²K:
    Visina 15 cm: Uc 0,8 / Uup 1,4
    15 cm visoka, s dodatnom izolacijom: Uc 0,5 / Uup 0,9
    Visina 30 cm: Uc 0,8 / Uup 1,0
    Visoka 30 cm, s dodatnom izolacijom: Uc 0,6 / Uup 0,5
    40 ili 50 cm visok: Uc 0,8 / Uup 0,8
    40 ili 50 cm, s dodatnom izolacijom: Uc 0,5 / Uup 0,5
  • Prirubnica vijka s kalupom za kapanje
  • Može se bojati
  • Dostupno u različitim vanjskim bojama na zahtjev
  • Može se koristiti sa svim ravnim krovnim kupolama u seriji essertop®

GRP vijenac s ventilatorom, visok 50 cm

  • Za prozračivanje ili ventilaciju
  • Brzina protoka zraka 150 m3 / h
  • Maks. brzina 2600 rmp
  • Razina zvučnog tlaka 64 dB (A)
  • Automatska kapica za brtvljenje
  • Opcijska elektronička upravljačka jedinica

GRP vijenac s bazom za toplinsku izolaciju, visine 30 ili 50 cm

  • Individualno podesiva visina izolacijske podloge
  • Na raspolaganju je PVC membranska membrana
  • Može se koristiti sa svim ravnim krovnim kupolama u seriji essersky®

Valoviti vijenac, 5 sekcija, 30 cm visine

  • Toplinska izolacija, U-vrijednost u W / m²K:
    Materijal GRP: Uc 0,8 / Uup 1,0
    Materijal Aluminij: Uc 0,9 / Uup 3,4
  • Prirubnica vijka s kalupom za kapanje
  • Dostupno u različitim bojama
  • Može se koristiti sa svim ravnim krovnim kupolama u seriji essersky®

Trapezoidni limeni vijenac, visine 30 cm

  • Toplinska izolacija (Uc-vrijednost 0,9 / Uup-vrijednost 3,4 W / m²K)
  • Izrađen od aluminija
  • Prirubnica vijka s kalupom za kapanje
  • Profilirano prema specifikacijama proizvođača trapezoidnih limova
  • Može se koristiti sa svim ravnim krovnim kupolama u seriji essersky®

Trapezoidni limeni umetnuti vijenac, visine 30 cm

  • Toplinska izolacija (Uc-vrijednost 0,9 / Uup-vrijednost 3,4 W / m²K)
  • Izrađen od aluminija
  • Prirubnica vijka s kalupom za kapanje
  • Profiliran na trapezoidni lim
  • Može se koristiti sa svim ravnim krovnim kupolama u seriji essersky®

Uc-vrijednost prema DIN EN ISO 6496 / Uup-vrijednost prema EN 1873: 2014

Oprema

Lančani pogon
24V DC motor, s ovjesom krovne kupole.
KS 300: 1,0 A, snaga dizanja 250 N, 300 mm lift.
KS 500: 1,2 A, snaga dizanja 600 N, 500 mm lift.

SHE upravljačka ploča
Model za nadogradnju površine s rezervnim izvorom napajanja.
(H × V × D = 345 × 255 × 105 mm)
2A-1-1: 2.2 Izlazna struja, za maksimalno dva motora JM-DC-1000
5A-1-1: 5 Operacija, za maksimalno četiri motora JM-DC-1000.

SHE prekidač prekidača tipa HSE 6
SLUČAJ ZA ODREĐIVANJE / UKLJUČENJE (površinski montiran). Standardna boja: narančasta Na zahtjev možete dobiti i sive, plave, žute ili crvene boje
(H × V × D = 125 × 125 × 38 mm)

Prekidač prekidača ventilatora
Može se postaviti na površinu ili ugraditi u ravninu.
(H × V × D = 81 × 81 × 60 mm)

Prekidač tipki
Alternativna metoda rada, s cilindričnom bravom, ugrađena u ravninu.
(H × W = 81 x 81 mm)

J 10 Sustav zaštite od vjetra i kiše
Registrira brzinu vjetra i oborine i automatski zatvara krovni krov. Sastoji se od vjetra i kišnog senzora i kartice za utičnicu za upravljačku ploču stubišta.
