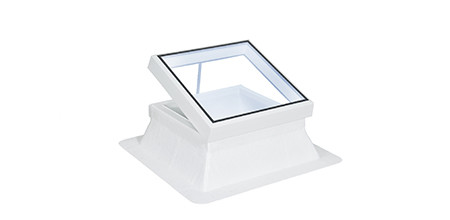

Essersky® kvadratni i pravokutni ravni prozori – otvarajući

Inovativni koncept essersky® razvijen je u bliskoj suradnji s poznatim dizajnerskim studio dreikantom iz Kölna. Ovaj krovni prozor uspijeva prenijeti konvencionalni prozor fasade na ravni krov – čistim, purističkim dizajnom i najnovijom tehnologijom za najbolja ekološka i gospodarska svojstva.

Proizvod

Puristički dizajn, sa svojim čistim linijama, uvjerljiv je s tekućim, homogenim prijenosom od PVC okvira s staklom. Osim ugodnog vizualnog izgleda, oblik optimizira odvodnju, a time i smanjuje zagađivanje klizne kupole.

Jasni, reducirani dizajn interijera od strane essersky® pruža jasan pogled na nebo, s apsolutno bez ometajućih spojeva ili šarki. Kontinuirani prijenos od stakla do PVC okvira omogućuje idealnu odvodnju i tako veliko smanjenje onečišćenja prozora. Sustav za zaključavanje s više točaka esserprotect® i visokokvalitetni EPDM brtveni okviri garantiraju dosljedno izvrsnu brtvljenost zraka.

Kombinacija novog Essersky® ravnog staklenog prozora s podiznom pločom vrši se brzo i bez ikakvih problema preko preciznih šarki i sustava za zaključavanje s više točaka. Iznutra se ne vide šarke kada je prozor zaključan. Za otvaranje krovnog prozora, funkcijske točke pripremljene u tvornici mogu se lako i brzo ugraditi s prozorskom ručkom ili sustavom otvaranja.

Essersky® ravni stakleni prozori također se mogu kombinirati s krovnim izlaznim sustavom po želji. Za poslove obnove, essersky® pruža komplet popravaka ili obnove.

Više prednosti na prvi pogled:

  • čist, puristički dizajn
  • izvrsna izolacija i zvučna izolacija
  • individualno prilagođavanje stakla na korištenje zgrade
  • po izboru, ostakljenje stakla ili električno osvijetljiva svjetlost
  • najnoviji dizajn okvira za uštedu energije i zaštitu od kondenzacije
  • jednostavna montaža s unaprijed opremljenim šarkama i sustav zaključavanja s više točaka esserprotect®
  • naknadno postavljanje sustava otvarača u bilo kojem trenutku
  • dostupan je otvor za otvaranje vanjskog lanca

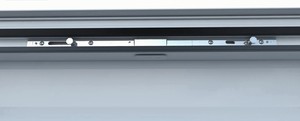

Nova tehnika zaključavanja u više točaka esserprotect® i vrlo kvalitetne EPDM brtve za okvire jamče trajno visoku zračnu nepropusnost.

Video sadržaj

Proizvod

Montaža

Presjeci

Spajanje vijenca/podupirača na na način koji osigurava pridržavanje odgovarajućih smjernica i standarda ovisi o različitim čimbenicima. Uz krovnu strukturu i visinu podupiranja, materijal vezne membrane prirodno također igra važnu ulogu. U nastavku su navedeni neki primjeri tehnički ispravnog pričvršćenja vijenca/podupirača na različite vrste krovnih konstrukcija.

Neventilirani krovovi:

GRP vijenac 15 cm

PVC-vijenac 30 cm

GRP vijenac 50 cm

Neventilirani krovovi / ekstenzivni zeleni krovovi:

GRP vijenac 15 cm

PVC-vijenac 30 cm

GRP vijenac 50 cm

Ventilirani krovovi

GRP vijenac 15 cm

PVC-vijenac 30 cm

GRP vijenac 50 cm

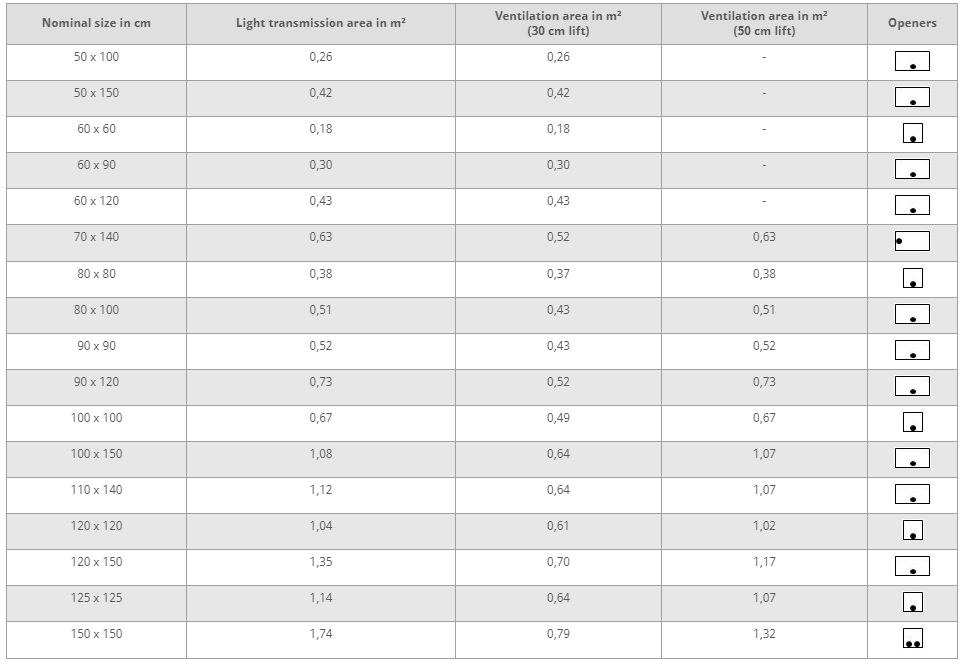

Tehnički podaci

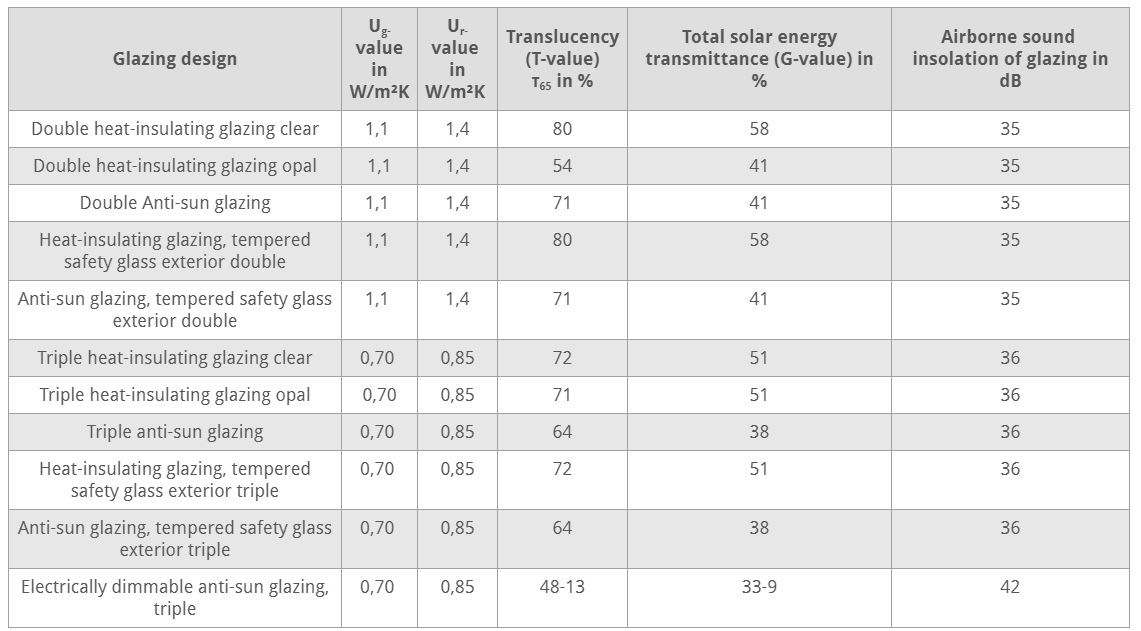

Posebne verzije

Toplinsko izolacijski, ostakljivanje, dvostruko, bistar ili opal

Toplinsko izolacijski, ostakljivanje, trostruko, bistar ili opal

Protu-sunčano ostakljenje, dvostruko ili trostruko

Toplinska izolacijska stakla, kaljeno sigurnosno staklo, vanjski, dvostruki ili trostruki

Električno podešavanje protu-sunčevog ostakljenja

Nasadni vijenci

PVC vijenac, visok 30 ili 50 cm

  • Preporučeno za industrijske i poslovne objekte
  • Toplinska izolacija, U-vrijednost u W / m2K: Uc 0,6 / Uup 0,8
  • Integrirana kišna pregača štiti gornju spojnu točku podignutog krovnog remena i zamjenjuje trajno elastično brtvljenje zidne spojne tračnice
  • Prirubnica vijka s kalupom za kapanje
  • Posebno pozicioniranje šarki za optimalno brtvljenje između krovne kupole i podnožja
  • Može se koristiti sa svim ravnim krovnim kupolama u seriji essersky®

GRP vijenac, visok 15, 30, 40 ili 50 cm

  • Preporučeno za industrijske i poslovne objekte
  • Toplinska izolacija, U-vrijednost u W / m²K:
    Visina 15 cm: Uc 0,8 / Uup 1,4
    15 cm visoka, s dodatnom izolacijom: Uc 0,5 / Uup 0,9
    Visina 30 cm: Uc 0,8 / Uup 1,0
    Visoka 30 cm, s dodatnom izolacijom: Uc 0,6 / Uup 0,5
    40 ili 50 cm visok: Uc 0,8 / Uup 0,8
    40 ili 50 cm, s dodatnom izolacijom: Uc 0,5 / Uup 0,5
  • Prirubnica vijka s kalupom za kapanje
  • Može se bojati
  • Dostupno u različitim vanjskim bojama na zahtjev
  • Može se koristiti sa svim ravnim krovnim kupolama u seriji essersky®

GRP vijenac s ventilatorom, visok 50 cm

  • Za prozračivanje ili ventilaciju
  • Brzina protoka zraka 150 m3 / h
  • Maks. brzina 2600 rmp
  • Razina zvučnog tlaka 64 dB (A)
  • Automatska kapica za brtvljenje
  • Opcijska elektronička upravljačka jedinica

GRP vijenac s bazom za toplinsku izolaciju, visine 30 ili 50 cm

  • Individualno podesiva visina izolacijske podloge
  • Na raspolaganju je PVC membranska membrana
  • Može se koristiti sa svim ravnim krovnim kupolama u seriji essersky®

Valoviti vijenac, 5 sekcija, 30 cm visine

  • Toplinska izolacija, U-vrijednost u W / m²K:
    Materijal GRP: Uc 0,8 / Uup 1,0
    Materijal Aluminij: Uc 0,9 / Uup 3,4
  • Prirubnica vijka s kalupom za kapanje
  • Dostupno u različitim bojama
  • Može se koristiti sa svim ravnim krovnim kupolama u seriji essersky®

Trapezoidni limeni vijenac, visine 30 cm

  • Toplinska izolacija (Uc-vrijednost 0,9 / Uup-vrijednost 3,4 W / m²K)
  • Izrađen od aluminija
  • Prirubnica vijka s kalupom za kapanje
  • Profilirano prema specifikacijama proizvođača trapezoidnih limova
  • Može se koristiti sa svim ravnim krovnim kupolama u seriji essersky®

Trapezoidni limeni umetnuti vijenac, visine 30 cm

  • Toplinska izolacija (Uc-vrijednost 0,9 / Uup-vrijednost 3,4 W / m²K)
  • Izrađen od aluminija
  • Prirubnica vijka s kalupom za kapanje
  • Profiliran na trapezoidni lim
  • Može se koristiti sa svim ravnim krovnim kupolama u seriji essersky®

Uc-vrijednost prema DIN EN ISO 6496 / Uup-vrijednost prema EN 1873: 2014

Sistemi otvaranja

Zatvoreni električni otvarač KS 300

  • 300 mm visina
  • Otvarač ugrađen van
  • Nevidljivo iznutra
  • Vozite u vrhunskom aluminijskom kućištu
  • Bez održavanja
  • Automatsko isključivanje s mekim pokretanjem i zaustavljanjem
  • Dostupno samo kao tvornica
  • 230V

Električni otvarač KS 300

  • 300 mm visina
  • Pogon u  premium kućištu aluminija, dostupan u bijeloj boji (RAL 9016) na zahtjev
  • Bez održavanja
  • Automatsko isključivanje s mekim pokretanjem i zaustavljanjem
  • 24V ili 230V

Električni otvarač KS 500

  • 500 mm visina
    Pogon u premium kućištu aluminija, dostupan u bijeloj boji (RAL 9016) na zahtjev
  • Bez održavanja
  • Automatsko isključivanje s mekim pokretanjem i zaustavljanjem
  • 24V ili 230V

Električni otvarač KS Twin 400 14

  • Visina podizanja 400 mm
    Pogon u vrlo kvalitetnom aluminijskom kućištu, dostupan u bijeloj boji (RAL 9016) na zahtjev
  • Bez održavanja
  • Automatsko isključivanje s mekim pokretanjem i zaustavljanjem
  • 24V ili 230V
  • Uključuje 24V ventilatorsku upravljačku jedinicu

Električni otvarač KS Solar

  • 250 mm visina
  • Pogon solarnih napajanja, bez napajanja
  • Bez održavanja
  • uklj. radio daljinski upravljač
  • Koristite kao tandem otvaračla

Električni otvarač 300 Basic

  • 300 mm visina
  • Uređaj zaštićen vodom za prskanje u vrhunskom plastičnom kućištu, dostupan u bijeloj boji na zahtjev
  • Bez održavanja
  • Automatski se prekida u zaustavnom položaju
  • Isključivanje struje
  • Toplinska zaštita od preopterećenja
  • Može se upravljati istodobno bez dodatnih sinkronizacijskih modula
  • 230V

Električni otvarač 300 Comfort

  • 300 mm visina
  • Uređaj zaštićen vodom za prskanje u vrhunskom aluminijskom kućištu, dostupan u bijeloj boji na zahtjev
  • Bez održavanja
  • Automatski se prekida u zaustavnom položaju
  • Elektronička zaštita od preopterećenja
  • Može se upravljati istodobno bez dodatnih sinkronizacijskih modula
  • 230V

Električni otvarač 500

  • 500 mm visina
  • Uređaj zaštićen vodom za prskanje u vrhunskom metalnom kućištu
  • Bez održavanja
  • Automatski se prekida u zaustavnom položaju
  • Toplinska zaštita od preopterećenja
  • Može se upravljati istodobno bez dodatnih sinkronizacijskih modula
  • 230V

Električni otvarač fumilux® 24-J 10

  • 300, 500 ili 750 mm visina
  • Uređaj zaštićen vodom za prskanje u vrhunskom aluminijskom kućištu, dostupan u bijeloj boji na zahtjev
  • Bez održavanja
  • Automatski se prekida u zaustavnom položaju
  • 24V

Električni otvarač fumilux® G3

  • 300, 500 ili 750 mm visina
  • Premium aluminijsko kućište
  • Bez održavanja
  • Automatsko, mehaničko zaključavanje u krajnjem položaju (opcionalno ručno otključavanje)
  • Koristite kao jednoslojni ili tandemski otvarač

Ručni otvarač, klizno vreteno

  • 280 mm visina
  • Vreteno izrađeno od pocinčanog čelika / mesinga
  • Bez održavanja
  • Beskonačno prilagodljiva
  • Potrebni pribor:
    (170 cm), produžna šipka (80 cm)

Ručni otvarač Prozorska kvaka

  • Boja bijela (RAL 9016)
  • jednostavna montaža zahvaljujući tvornički pripremljenim funkcijskim točkama
    po izboru
  • s mogućnošću zaključavanja

Pribor za električni otvarač 24V

Bežična ventilacijska centrala od 24

  • jednostavno i udobno upravljanje pomoću (nadžbuknog/podžbuknog) tipkala ventilatora ili bežičnog daljinskog upravljanja
  • Može se kombinirati samo s električnim otvaračem 24V

Pribor za električni otvarač 230V

Sustav za zaštitu od vjetra/kiše J 10

  • bilježi jačinu vjetra odnosno oborine i automatski zatvara nadsvjetlo
  • sastoji se od podesivog senzora za vjetar, senzora za kišu s konzolom uređaja, upravljačkog uređaja i zidne konzole
  • Može se upravljati s do 3 skupine ventilatora
  • kompatibilno i za 24V

Bežični prijemnik

  • za bežično upravljanje sustavima otvaranja od 230V
  • može se kombinirati sa zidnim ili ručnim odašiljačem i TaHoma-Box Premium

Bežični zidni odašiljač

  • 1-kanalna izvedba za upravljanje 1 sustavom otvaranja
  • uklj. pričvrsne ploče
  • može se koristiti i u svim uobičajenim programima sklop

Bežični ručni odašiljač

  • 1-kanalna izvedba za upravljanje 1 sustavom otvaranja
  • 4-kanalna izvedba za diferencirano navođenje do 4 sustava otvaranja

Bežični senzor za vjetar/sunce

  • bilježi jačinu vjetra odnosno sunčevog zračenja i dojav

Senzor za kišu

  • pogodan za radijsku antenu / sunčani senzor
  • registrira oborine i izvješćuje radio prijemnik

TaHoma-Box Premium

  • Kontrola proizvoda putem 230V proizvoda pomoću pametnog telefona ili tableta kod kuće ili na putu
  • Potrebni pribor:
    Radio prijemnik i zidni ili ručni odašiljač
  • Nema ugovora
  • Besplatno preuzimanje TaHoma-App u Apple-App-Store ili Android-Play-Store (Google Play Store)

Oprema

Zasjenjenje esserprotect ®

  • Zaštita od sunca od sunčevog zračenja i minimiziranje unosa topline
  • Bijela tkanina, integrirana u okvir (bijeli RAL 9016)
  • Varijacije tkanine Prozirne, neprozirne i tamne
  • Rad preko tipke ili radio daljinskog upravljača
  • unaprijed sastavljeno tvornički
  • mogu se naknadno ugraditi za svjetla kupola serije essertop ®
  • Može se kombinirati s ESSERTEC sustavima za otvaranje i priborom

Zatamnjenje esserprotect ®

  • pogodno za potpuni zamračenje
  • Tekstil je čvrsto fiksiran u bijelom aluminijskom okviru
  • Tekstilno-plastična kompozitna, UV-otporna i retardantna prema DIN 4102 B
  • Rad preko tipke ili radio daljinskog upravljača
  • unaprijed sastavljeno tvornički
  • mogu se naknadno ugraditi za svjetla kupola serije essertop ®
  • Može se kombinirati s ESSERTEC sustavima za otvaranje i priborom

Protuprovalna zaštita / zaštita od pada esserprotect ®

  • Zaštita od provale i sudara kroz krovne prozore
  • Otpornici rešetke (profili i okrugle šipke izrađene od različitih čeličnih slitina)
  • odobreno prema DIN EN1627 za klase otpornosti 2, 3 i 4
  • pogodan za sve ESSERTEC kao i vanjske prstenove
  • Može se koristiti s krovnim prozorima i dimnim otvorima

Zaštita od insekata esserprotect ®

  • Zaštita od ulaska insekata ili prljavštine ili lišća kroz otvorene krovne prozore
  • Sprječavanje onečišćenja prema EU-VO 825-2004 Dodatak II, Poglavlje I i II
  • fino zrcaljeno tkivo, uokvireno u bijeli aluminijski okvir
  • Četkica za brtvljenje NC otvora
  • lako se može ukloniti u svrhu čišćenja
  • montažne na odgovarajuću nominalnu veličinu
  • za izravnu ili kasniju instalaciju

Priključne trake

  • za trajno sigurno pričvršćivanje podignutih krovnih membrana na potporni prsten
  • sastoji se od aluminijskih profila, kutnih spojnica i montažnih materijala
  • profil izrezan na nominalnu veličinu i prethodno bušen u tvornici
  • Jednostavna instalacija na ESSERTEC PVC-Aufsetzkränzen zaključavanjem na preciznu kišnu kišu
  • Može se upotrebljavati na svim prstenima za raspršivanje PVC-a ili staklenih vlakana, essertop®, essernorm®, esserplus® i rheinland, kao i na ekstrudiranim prstenima
