Svjetlosne trake zaobljene

Kontinuirani krovni svjetlosni sustav esserlux® razvijen je za osvjetljavanje, ventilaciju i ektrakciju dima iz zidnih krovova za industrijsku ili komercijalnu upotrebu. Ima opću certifikaciju upravljanja zgradom (ABZ). Ona zadovoljava kriterije brojnih dodatnih certifikata i europskih certifikata. Esserlux® postiže vrijednosti Urc do 1.3 W / m2K (prema EN 1873: 2014) i zvučne izolacije do 28 dB (prema EN 410).

Proizvod

Individualni dizajn dimenzija i tehnologiji. Bilo paralelno s rubom ili smješteno na njemu, opremljen integriranom ventilacijom ili krilcem za ekstrakciju dima kao pojedinačna ili dvostruka inačica, bilo električno ili pneumatski upravljano. Esserlux® kontinuirani krovni svjetlost odgovara relevantnim potrebama uporabe zgrade.

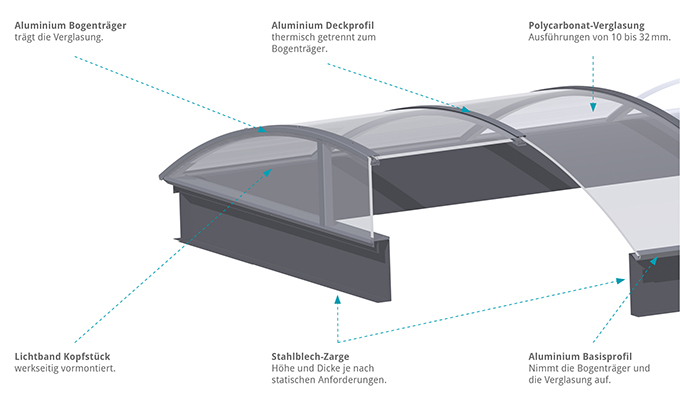

esserlux® u detalje:

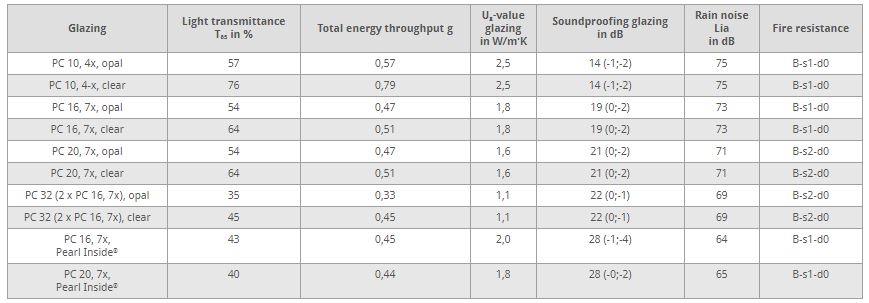

Staklene alternative:

PC 10, 4x
Ug vrijednost 2.5

PC 20, 7x
Ug vrijednost 1.6

U-vrijednost (W/m2K): Ug u skladu s EN 673:2011.

PC 16, 7x
Ug vrijednost 1.8

2 x PC 16, 7x
Ug vrijednost 1,1

Pregled pluseva:

  • Pogodno za uporabu u neprikladnim i blago zagrijavanim krovnim zgradama za industrijsku ili komercijalnu upotrebu
  • Raspon od 1000 do 6000 mm
  • Neograničena duljina
  • Pneumatska ili električno upravljana ventilacija i dimni ispušni jednoslojni ili dvostruki preklopnici
  • Visok stupanj brtvljenja zraka kroz sveobuhvatne EPDM brtve
  • Izvanredna zvučna izolacija s ostakljenjem Pearl Inside® (buka: kiša 65 dB, vjetar 28 dB)
  • Praktični pribor

Pearl Inside® vrijednost

  • isporučuje se za lamelne ploče od polikarbonata 16 i 20 mm
  • ispunjavanje gornje lamele staklenim kuglicama
  • znatno poboljšanje zaštite od buke (šumovi: kiša 65 dB, vjetar 28 dB)
  • vrlo lijep vizualni dojam
  • znatno manja težina u usporedbi s konvencionalnim dvostrukim staklima s istim akustičkim svojstvima
  • plastično staklo prema EN 1873 i EN 14963
  • patentirani sustav s tipskim odobrenjem

Kruto kontinuirano krovno područje

Kontinuirani krov s jednim krilcem za ventilaciju i ekstrakciju dima

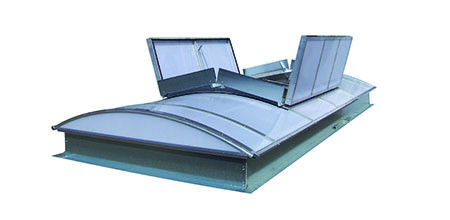

Kontinuirani krov s dvostrukim krilcem za ventilaciju i ekstrakciju dima

PC 16, 7x
Ug vrijednost 2.0

PC 20, 7x
Ug vrijednost 1.8

Testni i europski certifikati:

  • Tipsko odobrenje proizvoda (ABZ)
  • Zadovoljava europske norme o snježnom teretu i opterećenju vjetrom
  • Sigurnost od progorijevanja je dokazana prema DIN 18234-3
  • Ponašanje stakla u požaru je klasificirano prema DIN 4102-2, kao i prema EN 13501-1
  • Dokazana rastopljivost stakla prema DIN 18230-1
  • Staklo je ispitano kao „čvrsti pokrov“ sukladno DIN 4102-7
  • Sustavi za odvodnju dima i topline kao jednostruka i dvostruka zaklopka ispitani su i klasificirani sukladno EN 12101-2
  • Rešetka za zaštitu od propadanja je ispitana sukladno GS-BAU-18 za trajnu zaštitu od propadanja
  • Sidrišna točka za osobnu zaštitnu opremu certificirana je prema DIN EN 795:2012 (tip A)

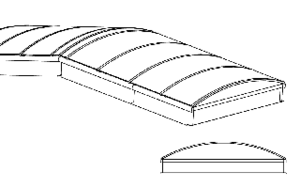

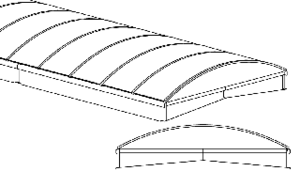

Presjeci

Pojedinačan dizajn dimenzije i tehnologija

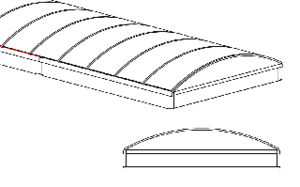

U krovnom području

Iznad ruba

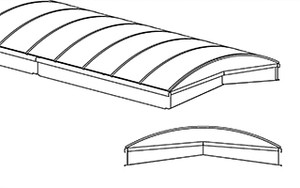

Na rubu

Kutni kut je simetričan i kraj glave je ravan

Na rubu

Kutni kut je simetričan i kraj glave je nakošen

Ventilirani krovovi

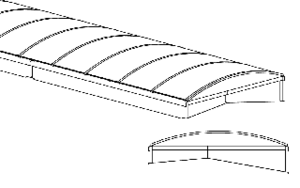

Na rubu

Krovni kut asimetričan

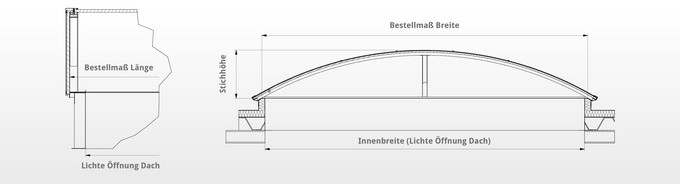

Nominalne dimenzije

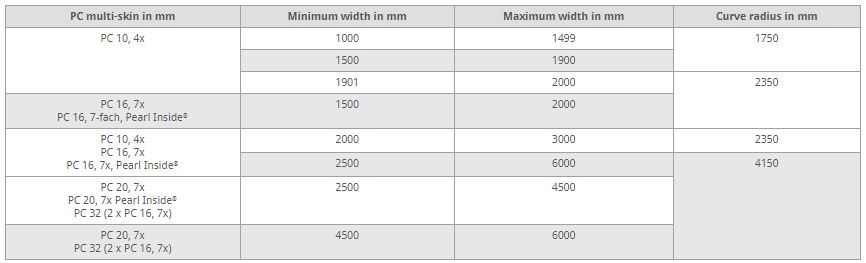

Tehnički podaci

Tehnička specifikacija

Tehnička svojstva

Oprema

Zaštita od pada

  • Zaštita od naglog pada kroz svjetlosnu traku
  • Do širine od 4500 mm rešetka od okruglog čelika
  • Do širine od 6000 mm rešetka od četvrtaste cijevi (15×15 mm)
  • Ispitana i certificirana prema smjernicama GS-Bau 18

Zaštita od sunca

  • Učinkovita izvanjska zaštita od sunca od aluminija
  • Izvedbe kao bočna ili uzdužna zaštita od sunca
  • Smanjenje unosa topline zahvaljujući prirodnom prozračivanju između zaštite od sunca i stakla
  • Veliki upad svjetla na sjevernoj strani uz dodatno veliku refleksiju svjetlosti na unutarnjoj strani zaštite od sunca
  • Isporuka tvornički predmontiranog proizvoda
  • Koristi se kod krutih svjetlosnih traka i dvostrukih zaklopki
  • Po želji isporučiva u bijeloj boji (RAL 9010)

Individualan odabir boja

  • Opcionalno bojanje sekcija okvira i okvira
  • Skoro sve RAL boje dostupne

Okviri

  • Visine 350 do 650 mm (ostale visine na upit)
  • okomite stjenke
  • materijal – pocinčani čelični lim
  • s vlačnim motkama radi ispunjavanja smjernica o snježnom teretu i opterećenju vjetrom
  • u samonosivoj i nesamonosivoj izvedbi
  • moguće naknadno spajanje s krovnom trakom
  • opcionalno s premazom u RAL bojama

Samonosivi okvir

(visine 450, 500, 550, 600 i 650 mm)

Okvir koji priliježe

(visine 350, 400, 450, 500 i 550 mm)

Verzija za on-site okvir

Sistemi krilaca

Krov s jednim krilcem za ventilaciju i ekstrakciju dima

  • može se koristiti od širine svjetlosne trake od 1200 mm
  • Varijante stakla analogne su svjetlosnim trakama
  • pneumatski pogon
  • velika stabilnost zahvaljujući ophodno zavarenom okviru držača zaklopke
  • integrirana okapnica štiti od prodiranja kišnice
  • vrlo dobra zračna nepropusnost zahvaljujući EPDM brtvama okvira
  • opcionalno se mogu koristiti za svakodnevnu ventilaciju
  • po želji se isporučuju u gotovo svim RAL bojama, od WL 1500 | do SL 1000 | T-15 | Re 1000 | B 300

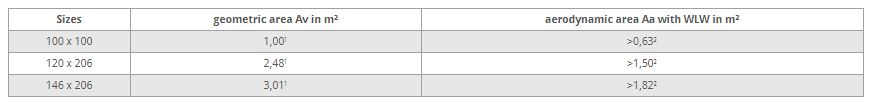

1 Av = Geometrijsko područje otvaranja prirodne jedinice za dima i grijanje.
2 Aerodinamično slobodno područje ovisi o širini osvjetljenja trake. Navedene vrijednosti su minimalne vrijednosti.

Krov s dvostrukim krilcem za ventilaciju i ekstrakciju dima

  • širina od 1500 mm naviše kod pneumatskog pogona
  • širina od 1700 mm naviše kod električnog pogona
  • varijante stakla analogne su svjetlosnim trakama
  • toplinski izolirani nasadni vijenac od stakloplastike s izolacijom od PU pjene
  • integrirana okapnica štiti od prodiranja kišnice
  • vrlo dobra zračna nepropusnost zahvaljujući EPDM brtvama okvira
  • po želji isporučivo u gotovo svim RAL bojama

1 Av = Geometrijsko područje otvaranja prirodne jedinice za dima i grijanje.
