NSHEV za nerezidencijalne zgrade: električni

NSHEV za nerezidencijalne zgrade: električni – s funkcijom otvaranje/zatvaranje

The fumilux® 4000-EAZ prirodno odimljavanje nudi električnu alternativu pneumatski kontroliranim varijantama. Koristi 24V tehnologiju za otvaranje u slučaju požara nakon aktivacije požarnog alarma.

Proizvod Presjeci Tehnički podaci Posebne verzije Nasadni vijenci Oprema

Proizvod

Kontaktirajte nas

Preuzimanja

CE-Zertifikat fumilux 4000 EAZ

PB Smoke and Heat Exhaust fumilux

Fumilux® 4000-EAZ dimni i toplinski ispušni sustav je potpuno rješenje koje se sastoji od krovne kupole, dimnih ispušnih mehanizama i rubnjaka. Odobren je prema DIN EN 12101-2.

Upravljačka ploča 24V sustava sadrži rezervno napajanje uz tehnologiju upravljanja. Dodatne značajke sustava upravljanja zgradom mogu se lako integrirati. Fumilux® 4000-EAZ nudi automatsko otvaranje i zatvaranje kao dodatnu značajku. Prednost: Sve dimovodne krovne kupole u sustavu se zatvaraju brzo i istodobno.

Kupola se također može koristiti za svakodnevnu ventilaciju zgrade putem svog električno upravljanog ispušnog mehanizma.

Fumilux® 4000-EAZ sustav je dostupan verzijama s 2, 3 i 4 sloja te termoplan® verzijama. Time se osigurava da se izolacija topline i buke u zgradi može optimalno prilagoditi svojoj upotrebi.

2-slojna
U_g-Vrijednost 2,7
U_r-Vrijednost 2,5

4-slojna
U_g-Vrijednost 1,5
U_r-Vrijednost 1,4

thermoplan^®
U_g-Vrijednost 0,83
U_r-Vrijednost 1,1

U-vrijednosti (W / m 2 K): U g u skladu s EN 673: 2011 / U r prema EN 1873: 2014

3-slojna
U_g-Vrijednost 1,8
U_r-Vrijednost 1,8

thermoplan^®
U_g-Vrijednost 1,0
U_r-Vrijednost 1,3

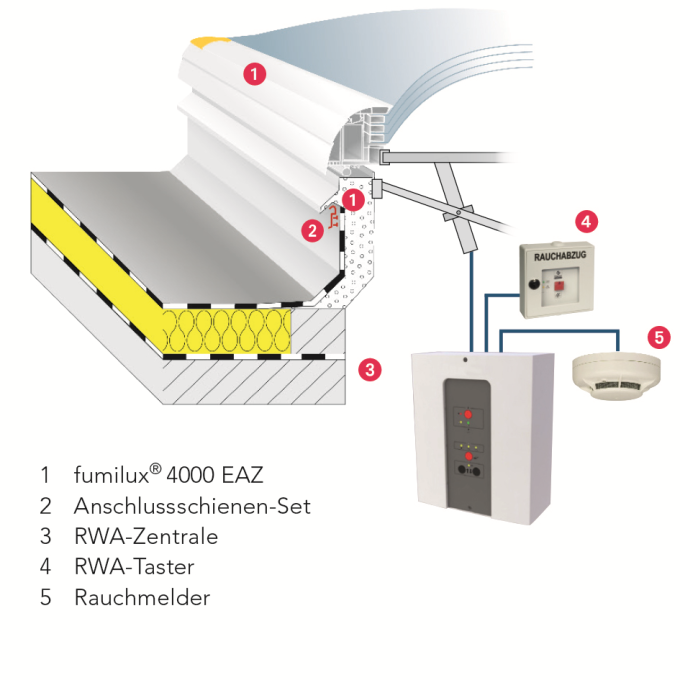

Presjeci

Kontaktirajte nas

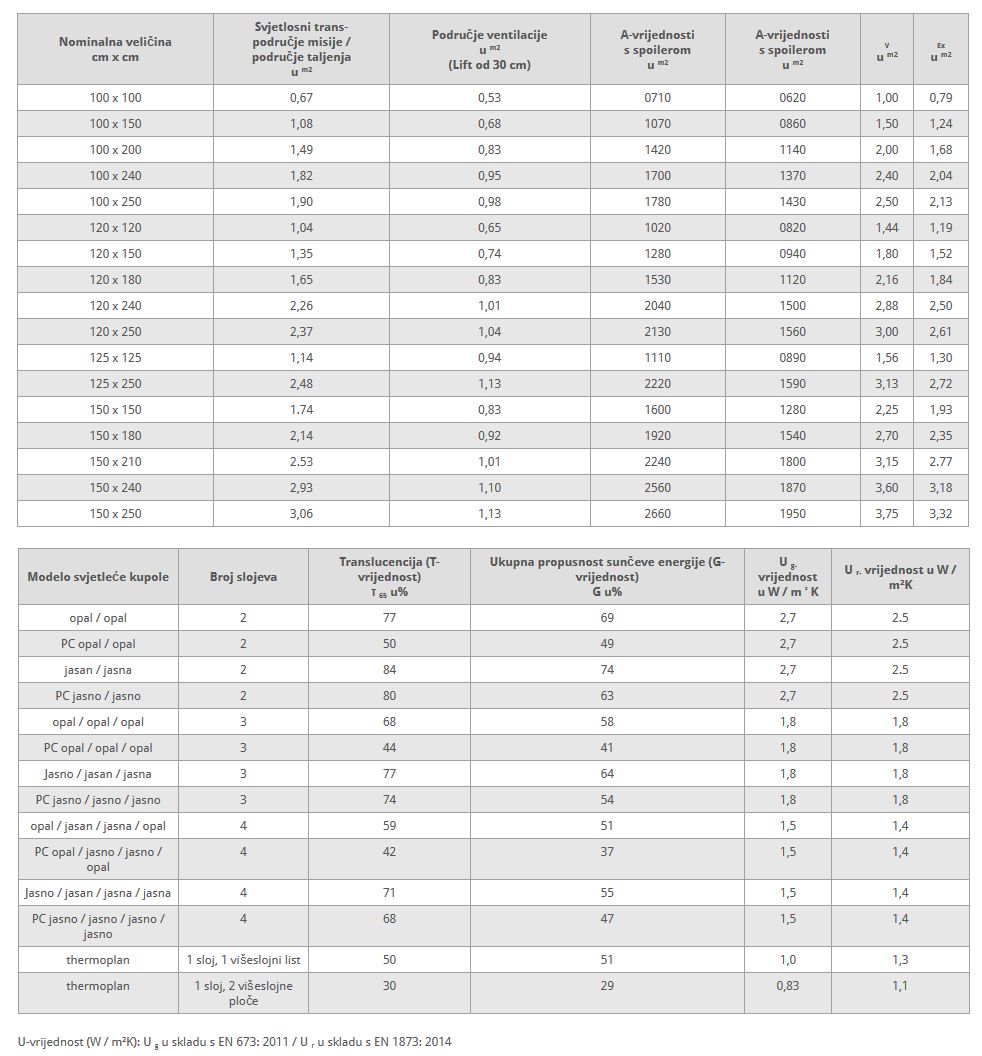

Tehnički podaci

Kontaktirajte nas

Posebne verzije

Kontaktirajte nas

Fleksibilna modularna konstrukcija fumilux® 4000 kupola omogućuje nam da nudimo mnoge posebne modele i pokriva gotovo svaku kombinaciju različitih slojeva materijala u opalnoj ili bistroj inačici i 2-, 3- ili 4-slojnih dizajna.

BG kupola / B1 kupole

Odobreno za klasu B1 za zaštitu od požara
Visoki stupanj sigurnosti u slučaju požara
Zaštita od pada prema smjernicama njemačke udruge građevinarstva

esserdur®

Otporan na tuču
Vanjski sloj od iznimno otporne plastike
2-, 3- ili 4-slojne i termoplan® verzije

Tamna kupola

Neprozirno glaziranje
Za lokacije koje zahtijevaju učinkovitu ventilaciju, ali bez osvjetljenja

Kupola za toplinsku izolaciju

Odlična termalna izolacija (Ug-vrijednost 0,61, Ur-vrijednost 0,9 W/m2K)
S posebnom neprozirnom pločom za toplinsku izolaciju

Zaustavljanje topline

Učinkovito smanjuje IR zračenje
Posebno obloženi vanjski sloj odražava infracrveno svjetlo
Incidencija svjetlosti je ekvivalentna materijalu opalnog sloja

Selectalux

Solarna zaštita
Plastično staklo s višim profilom i donjim slojem lakiranim na jednoj strani
Primanje svijetla samo sa sjevera

Kupola za opterećenje snijega

Izrazito jak vanjski sloj
Pogodno za statička opterećenja snijegom do 3500 N / m²
2-, 3- ili 4-slojne i termoplan® verzije

Nasadni vijenci

Kontaktirajte nas

Željezni/grubi PVC vijenac, visok 30 cm

Željezna unutrašnjost, grubi PVC izvana
Toplinska izolacija (Uc-vrijednost 0,9 / Uup–vrijednost 1,6 W/m²K)
Integrirana kišna pregača
Prirubnica vijka s kalupom za kapanje

Željezni/GRP vijenac, visok 30, 40 ili 50 cm

Željezna unutrašnjost, vanjština s dodatnom tvorničkom toplinskom izolacijom
Toplinska izolacija, U-vrijednost W/m²K:
30 ili 40 cm visine: U_c 1,0 / U_up 1,7
50 cm visine: U_c 1,0 / U_up 1,4
Prirubnica vijka s kalupom za kapanje
Može se bojati
Dostupno u različitim vanjskim bojama na zahtjev

Željezni vijenac, visok 30, 40 ili 50 cm

Željezna unutrašnjost, vanjski GRP s izolacijskom prirubnicom
Toplinska izolacija, U-vrijednost u W/m²K:
30 cm visine: U_c 1,1 / U_up 1,7
40 cm visine: U_c1,1 / U_up 1,5
50 cm visine: U_c 1,1 / U_up 1,3
Prirubnica vijka s kalupom za kapanje

GRP vijenac, visok 15, 30, 40 ili 50 cm

Toplinska izolacija, U-vrijednost u W / m²K:
30 cm visine, Uc 1,1 / Uup 1,7
40 cm visine, Uc 1,1 / Uup 1,5
50 cm visine, Uc 1,1 / Uup 1,3

Prirubnica vijka s kalupom za kapanje
Može se bojati
Dostupno u različitim vanjskim bojama na zahtjev

Valoviti vijenac, 5 sekcija, 30 cm visine

Toplinska izolacija, U-vrijednost u W / m²K:
Materijal GRP: Uc 0,8 / Uup 1,0
Materijal Aluminij: Uc 0,9 / Uup 3,4
Prirubnica vijka s kalupom za kapanje
Dostupno u različitim bojama

Trapezoidni limeni vijenac, visine 30 cm

Toplinska izolacija (Uc-vrijednost 0,9 / Uup-vrijednost 3,4 W / m²K)
Izrađen od aluminija
Prirubnica vijka s kalupom za kapanje
Profilirano prema specifikacijama proizvođača trapezoidnih limova

Oprema

Kontaktirajte nas

Zaštita od pada esserprotect ®

Zaštita od pada kroz otvorene i zatvorene krovne prozore
Rešetka od pocinčanog lima, na zahtjev u standardnim bojama RAL
testiran i certificiran prema BG Bau (smjernica GS18)
pogodan za sve ESSERTEC, kao i gotovo sve vanjske Aufsetzkränze
za naknadnu ugradnju u prsten ili prsten za renoviranje
može se koristiti s krovnim prozorima i dimnim otvorima

Protuprovalna zaštita- zaštitu od pada esserprotect®

Protuprovalna zaštita / zaštita od pada esserprotect ®

Zaštita od provale i sudara kroz krovne prozore
Otpornici rešetke (profili i okrugle šipke izrađene od različitih čeličnih slitina)
odobreno prema DIN EN1627 za klase otpornosti 2, 3 i 4
pogodan za sve ESSERTEC kao i vanjske prstenove
Može se koristiti s krovnim prozorima i dimnim otvorima

Priključne trake

za trajno sigurno pričvršćivanje podignutih krovnih membrana na potporni prsten
sastoji se od aluminijskih profila, kutnih spojnica i montažnih materijala
profil izrezan na nominalnu veličinu i prethodno bušen u tvornici
Jednostavna instalacija na ESSERTEC PVC-Aufsetzkränzen zaključavanjem na preciznu kišnu kišu
Može se upotrebljavati na svim prstenima za raspršivanje PVC-a ili staklenih vlakana, essertop®, essernorm®, esserplus® i rheinland, kao i na ekstrudiranim prstenima
