NSHEV sanacija – postojeći vijenac minus 18 cm

Fumivent® 4000-18 VdS sustav za odimljavanje se koristi za sanaciju uređaja za odimljavanje dima i topline koji su dizajnirani s geometrijski neograničenim profilom. Dimenzije ne bi trebale biti mijenjanje. Postojeći vijenac s geometrijom nominalne veličine minus 18 cm se zadržava.

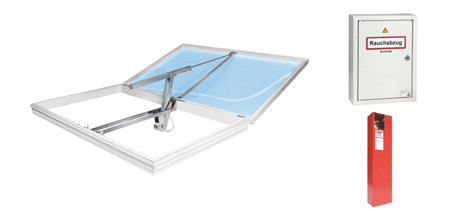

Proizvod

Pneumatski kontrolirani NSHEV s OTVARANJE/ZATVARANJE funkcijom

The fumivent® 4000-18-VdS sanacijski sustav za odimljavanje se može koristiti za brzu i sigurnu sanaciju defektivnih izlaza za dim. Sustav se jednostavno postavlja na postojeće vijence (gemoetrija: nominalna veličina minus 18 cm) i zavije. Može se koristiti na postojećim krovnim knostrukcijama kao i u slučajevima s primjenom dodatne izolacije.

Ovaj sustav omogućava simultano automatsko otvaranje i zatvaranje svih kupola za odimljavanje u zgradi. Ovo značajno pojednostavljuje godišnje održavanje sustava za odimljavanje.

Certificiran je prema DIN EN12101-2 i odobren prema relevantnim njemačkim propisima. Ova odobrenja pružaju arhitektima i planerima pravnu sigurnost pri planiranju i prihvaćaju ovakvih sustava. Ne postoje dodatni troškovi za ateste.

Zahvaljujući 160° otvoru za odimljavanje (otvaranje/zatvaranje), fumivent® 4000-18 VdS pruža visoko efikasno odimljavanje. Otvarač može biti dodan za dnevnu vnetilaciju.

Sustav je dostupan verzijama s 2, 3 i 4 sloja te termoplan® verzijama. Time se osigurava da se izolacija topline i buke u zgradi može optimalno prilagoditi svojoj upotrebi.

2-slojna
Ug-Vrijednost 2,7
Ur-Vrijednost 2,5

4-slojna
Ug-Vrijednost 1,5
Ur-Vrijednost 1,4

thermoplan®
Ug-Vrijednost 0,83
Ur-Vrijednost 1,1

U-vrijednosti (W / m 2 K): U g u skladu s EN 673: 2011 / U r prema EN 1873: 2014

3-slojna
Ug-Vrijednost 1,8
Ur-Vrijednost 1,8

thermoplan®
Ug-Vrijednost 1,0
Ur-Vrijednost 1,3

fumilux® MP-J 10 SHE kontrolna ploča

  • Električni okidač
  • Integrirano rezervno napajanje (72 sati)
  • Dostupno s opcionalnim modulom za održavanje
  • Može biti priključeno na kontrolnu ploču vatrogasnog alarma
  • Mogućnost spajanja detektora dima
  • Opcionalna zaštita od vjetra i kiše

Alarmna stanica C

  • Pneumatski okidač
  • Dostupno CO2 alarmiranje na daljinu
  • Dostupno električno alarmiranje na daljinu uz korištenje MP-J 10 SHE kontrolne ploče
  • Dostupno za različite veličine CO2 boca

Presjeci

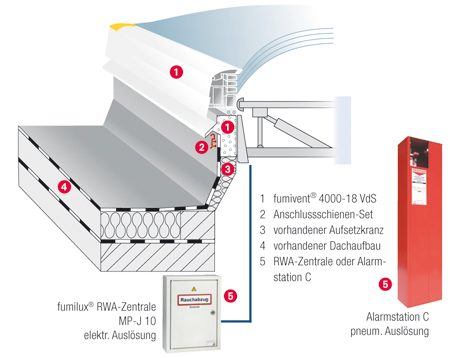

fumivent® 4000-18 VdS – nepromijenjena krovna konstrukcija

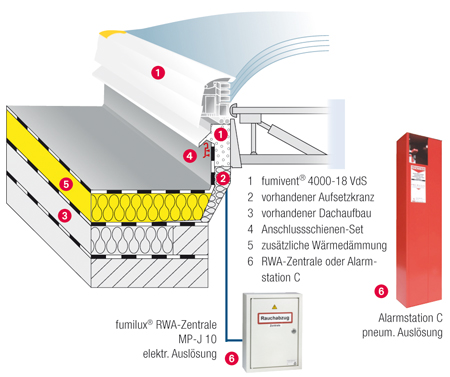

fumivent® 4000-18 VdS – krovna konstrukcija s dodatnom izolacijom

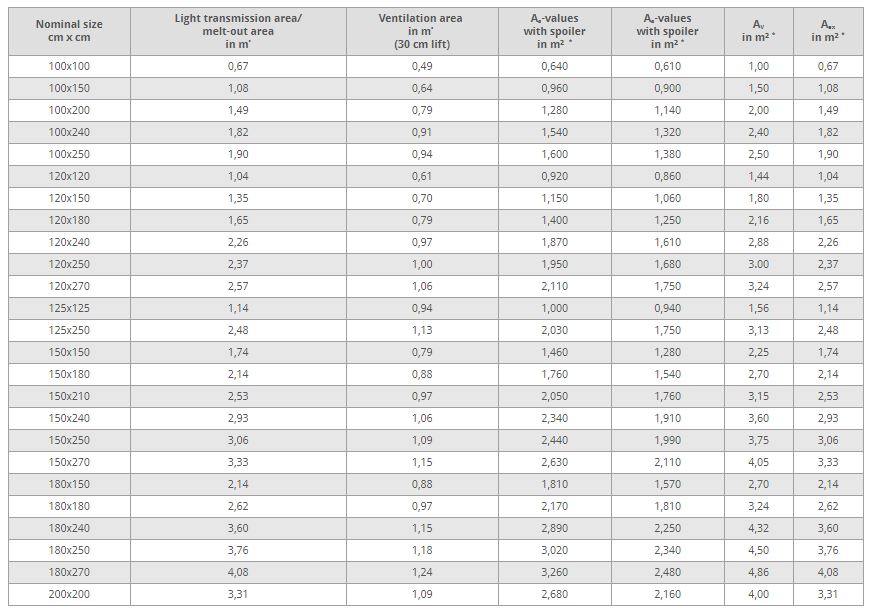

Tehnički podaci

Posebne verzije

Fleksibilna modularna konstrukcija fumivent® 4000 kupola omogućuje nam da nudimo mnoge posebne modele i pokriva gotovo svaku kombinaciju različitih slojeva materijala u opalnoj ili bistroj inačici i 2-, 3- ili 4-slojnih dizajna.

BG kupola / B1 kupole

  • Odobreno za klasu B1 za zaštitu od požara
  • Visoki stupanj sigurnosti u slučaju požara
  • Zaštita od pada prema smjernicama njemačke udruge građevinarstva

esserdur®

  • Otporan na tuču
  • Vanjski sloj od iznimno otporne plastike
  • 2-, 3- ili 4-slojne i termoplan® verzije

Tamna kupola

  • Neprozirno glaziranje
  • Za lokacije koje zahtijevaju učinkovitu ventilaciju, ali bez osvjetljenja

Kupola za toplinsku izolaciju

  • Odlična termalna izolacija (Ug-vrijednost 0,61, Ur-vrijednost 0,9 W/m2K)
  • S posebnom neprozirnom pločom za toplinsku izolaciju

Zaustavljanje topline

  • Učinkovito smanjuje IR zračenje
  • Posebno obloženi vanjski sloj odražava infracrveno svjetlo
  • Incidencija svjetlosti je ekvivalentna materijalu opalnog sloja

Selectalux

  • Solarna zaštita
  • Plastično staklo s višim profilom i donjim slojem lakiranim na jednoj strani
  • Primanje svijetla samo sa sjevera

Kupola za opterećenje snijega

  • Izrazito jak vanjski sloj
  • Pogodno za statička opterećenja snijegom do 3500 N / m²
  • 2-, 3- ili 4-slojne i termoplan® verzije

Oprema

Zaštita od pada esserprotect ®

  • Zaštita od pada kroz otvorene i zatvorene krovne prozore
  • Rešetka od pocinčanog lima, na zahtjev u standardnim bojama RAL
  • testiran i certificiran prema BG Bau (smjernica GS18)
  • pogodan za sve ESSERTEC, kao i gotovo sve vanjske Aufsetzkränze
  • za naknadnu ugradnju u prsten ili prsten za renoviranje
  • može se koristiti s krovnim prozorima i dimnim otvorima

Protuprovalna zaštita / zaštita od pada esserprotect ®

  • Zaštita od provale i sudara kroz krovne prozore
  • Otpornici rešetke (profili i okrugle šipke izrađene od različitih čeličnih slitina)
  • odobreno prema DIN EN1627 za klase otpornosti 2, 3 i 4
  • pogodan za sve ESSERTEC kao i vanjske prstenove
  • Može se koristiti s krovnim prozorima i dimnim otvorima

Zaštita od insekata esserprotect ®

  • Zaštita od ulaska insekata ili prljavštine ili lišća kroz otvorene krovne prozore
  • Sprječavanje onečišćenja prema EU-VO 825-2004 Dodatak II, Poglavlje I i II
  • fino zrcaljeno tkivo, uokvireno u bijeli aluminijski okvir
  • Četkica za brtvljenje NC otvora
  • lako se može ukloniti u svrhu čišćenja
  • montažne na odgovarajuću nominalnu veličinu
  • za izravnu ili kasniju instalaciju

Esserprotect® točka sidrenja

  • Zaštita od pada kroz krovne kupole ili pada sa zgrada
  • Priključna točka za sustave zaustavljanja pada i sustave osobne zaštitne oprema (PPE)
  • Zadovoljava zahtjeve klase A
  • DIN EN7951996 i DIN EN795 A1.2000 ovjeren od strane njemačkih propisa
  • Prikladno za sve nominalne veličine od 100 x 100 cm i više
  • Može se kombinirati s essertop® 30 cm PVC vijencem s fumilux® željeznim vijencima
  • Tvornički unaprijed instalirano (bez nadogradnje)

Priključne trake

  • za trajno sigurno pričvršćivanje podignutih krovnih membrana na potporni prsten
  • sastoji se od aluminijskih profila, kutnih spojnica i montažnih materijala
  • profil izrezan na nominalnu veličinu i prethodno bušen u tvornici
  • Jednostavna instalacija na ESSERTEC PVC-Aufsetzkränzen zaključavanjem na preciznu kišnu kišu
  • Može se upotrebljavati na svim prstenima za raspršivanje PVC-a ili staklenih vlakana, essertop®, essernorm®, esserplus® i rheinland, kao i na ekstrudiranim prstenima
