Pneumatički kontrolirani NSHEV za nerezidencijalne zgrade: s otvaranjem

Sve sistemske komponente ESSERTEC fumilux® 4000 sustava su napravljene u skladu s relevantnim sigurnosnim smjernicama i regulacijama. Uz ekstrakciju dima također pružaju dnevno svijetlo kao i opcionalnu ventilaciju i prozračivanje. Širok spektar rješenja je pokriva gotovo sve moguće primjene.

Proizvod

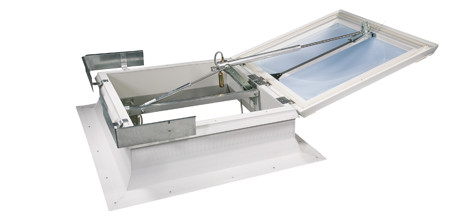

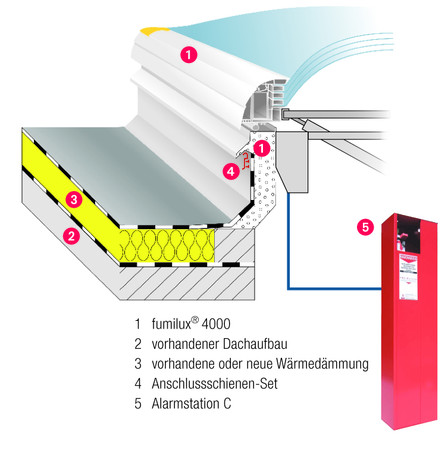

Fumilux® sustavi za odimljavanje se sastoje se od kupole i mehanizma odvoda topline koji je tvornički ugrađen na rubnik. Krovna kupola brzo se i lako pričvršćuje na rubnik pomoću tvornički unaprijed instaliranih šarki. Opcionalni deflektori osiguravaju pouzdanu ekstrakciju dima čak i u križnom vjetru.

Fumilux® 4000 ispušni sustav pruža primjernu funkcionalnu pouzdanost i odobren je prema EN 12101-2. Ima automatizirani mehanizam toplinske aktivaciju. U slučaju požara, toplina (68 ° C) uzrokuje da mali mjehurić pukne,  integrirani uložak za CO2 se probija, a plin teče u pneumatski cilindar, koji zatim otvara dimni odvod.

Dostupne su tri različite opcije kako bi se postigla aktivacija grupe za dimni alarm prema zahtjevima DIN 18232, njemačkih propisa za sprečavanje gubitaka (VdS) i smjernica industrijske gradnje: CO2, električne i elektromagnetske aktivacije. Sve tri varijante se aktiviraju na centralnoj postaji za alarm.

Postoje i druge prednosti svakodnevne upotrebe osim ovog visokog stupnja pokretanja i funkcionalne pouzdanosti, posebno, prirodno osvjetljenje i ventilacija zgrada.

Fumilux® sustavi za odimljavanje dostupni su u verzijama 2, 3 i 4 sloja i termoplan®. Ovo osigurava da se izolacija topline i buke zgrade može optimalno prilagoditi njegovoj uporabi.

2-slojna
Ug-Vrijednost 2,7
Ur-Vrijednost 2,5

4-slojna
Ug-Vrijednost 1,5
Ur-Vrijednost 1,4

thermoplan®
Ug-Vrijednost 0,83
Ur-Vrijednost 1,1

U-vrijednosti (W / m 2 K): U g u skladu s EN 673: 2011 / U r prema EN 1873: 2014

3-slojna
Ug-Vrijednost 1,8
Ur-Vrijednost 1,8

thermoplan®
Ug-Vrijednost 1,0
Ur-Vrijednost 1,3

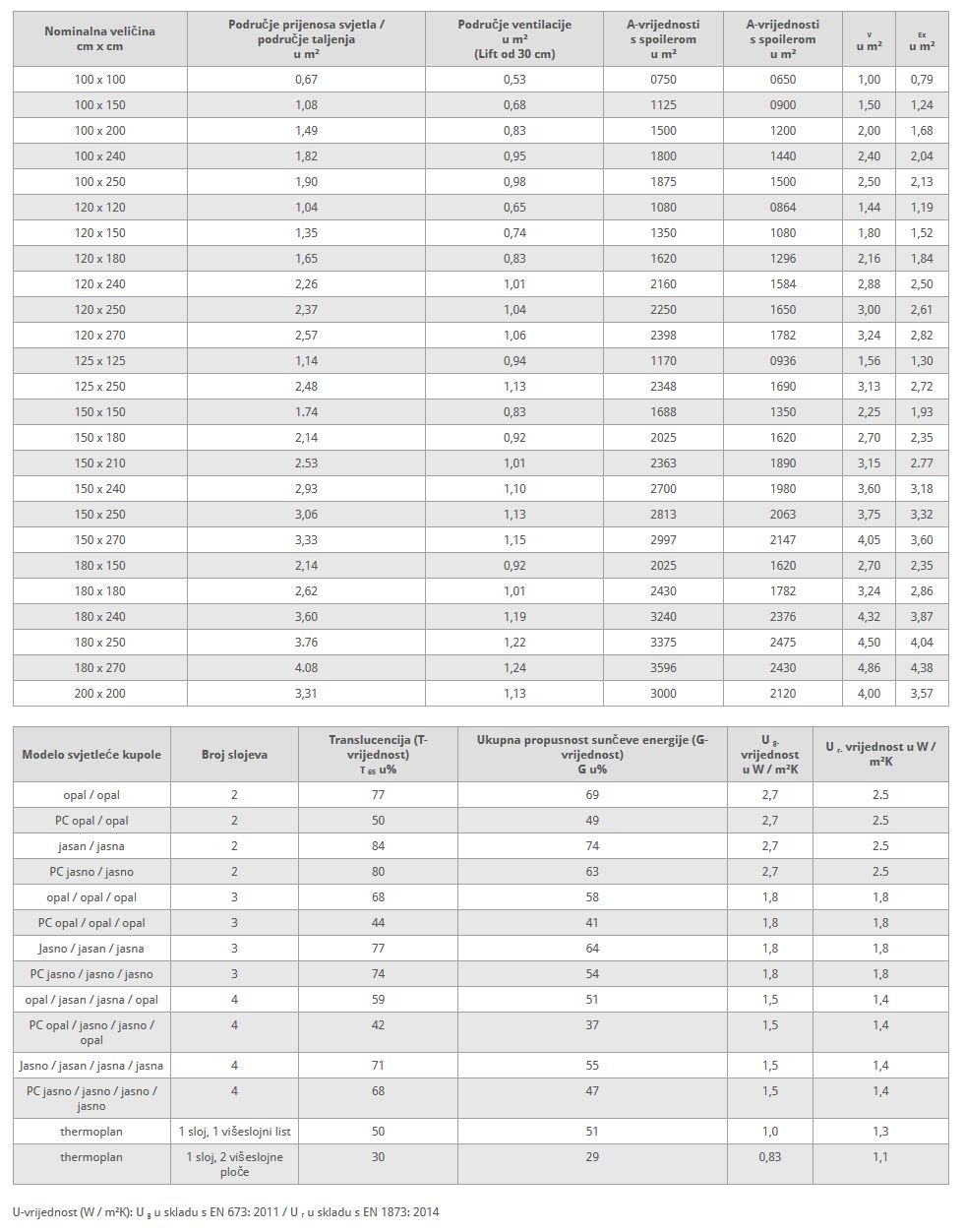

Tehnički podaci

Posebne verzije

Fleksibilna modularna konstrukcija fumilux® 4000 kupola omogućuje nam da nudimo mnoge posebne modele i pokriva gotovo svaku kombinaciju različitih slojeva materijala u opalnoj ili bistroj inačici i 2-, 3- ili 4-slojnih dizajna.

Piramida

  • Plastično staklo u obliku piramide
  • Tehnički identična s kupolom za ostakljenje essertop® 4000
  • Kvadratne nominalne veličine u rasponu od 60 x 60 do 150 x 150 cm
  • 2-, 3- ili 4-slojni modeli

BG kupola / B1 kupole

  • Odobreno za klasu B1 za zaštitu od požara
  • Visoki stupanj sigurnosti u slučaju požara
  • Zaštita od pada prema smjernicama njemačke udruge građevinarstva

esserdur®

  • Otporan na tuču
  • Vanjski sloj od iznimno otporne plastike
  • 2-, 3- ili 4-slojne i termoplan® verzije

Tamna kupola

  • Neprozirno glaziranje
  • Za lokacije koje zahtijevaju učinkovitu ventilaciju, ali bez osvjetljenja

Kupola za toplinsku izolaciju

  • Odlična termalna izolacija (Ug-vrijednost 0,61, Ur-vrijednost 0,9 W/m2K)
  • S posebnom neprozirnom pločom za toplinsku izolaciju

Zaustavljanje topline

  • Učinkovito smanjuje IR zračenje
  • Posebno obloženi vanjski sloj odražava infracrveno svjetlo
  • Incidencija svjetlosti je ekvivalentna materijalu opalnog sloja

Selectalux

  • Solarna zaštita
  • Plastično staklo s višim profilom i donjim slojem lakiranim na jednoj strani
  • Primanje svijetla samo sa sjevera

Kupola za opterećenje snijega

  • Izrazito jak vanjski sloj
  • Pogodno za statička opterećenja snijegom do 3500 N / m²
  • 2-, 3- ili 4-slojne i termoplan® verzije

Nasadni vijenci

Željezni/grubi PVC vijenac, visok 30 cm

  • Željezna unutrašnjost, grubi PVC izvana
  • Toplinska izolacija (Uc-vrijednost 0,9 / Uup–vrijednost 1,6 W/m²K)
  • Integrirana kišna pregača
  • Prirubnica vijka s kalupom za kapanje

Željezni/GRP vijenac, visok 30, 40 ili 50 cm

  • Željezna unutrašnjost, vanjština s dodatnom tvorničkom toplinskom izolacijom
  • Toplinska izolacija, U-vrijednost W/m2K:
    30 ili 40 cm visine: Uc 1,0 / Uup 1,7
    50 cm visine: Uc 1,0 / Uup 1,4
  • Prirubnica vijka s kalupom za kapanje
  • Može se bojati
  • Dostupno u različitim vanjskim bojama na zahtjev

Željezni vijenac, visok 30, 40 ili 50 cm

  • Željezna unutrašnjost, vanjski GRP s izolacijskom prirubnicom
  • Toplinska izolacija, U-vrijednost u W/m2K:
    30 cm visine: Uc 1,1 / Uup 1,7
    40 cm visine: U1,1 / Uup 1,5
    50 cm visine: Uc 1,1 / Uup 1,3
  • Prirubnica vijka s kalupom za kapanje

GRP vijenac, visok 15, 30, 40 ili 50 cm

  • Toplinska izolacija, U-vrijednost u W / m²K:
    30 cm visine, Uc 1,1 / Uup 1,7
    40 cm visine, Uc 1,1 / Uup 1,5
    50 cm visine, Uc 1,1 / Uup 1,3
  • Prirubnica vijka s kalupom za kapanje
  • Može se bojati
  • Dostupno u različitim vanjskim bojama na zahtjev

Valoviti vijenac, 5 sekcija, 30 cm visine

  • Toplinska izolacija, U-vrijednost u W / m²K:
    Materijal GRP: Uc 0,8 / Uup 1,0
    Materijal Aluminij: Uc 0,9 / Uup 3,4
  • Prirubnica vijka s kalupom za kapanje
  • Dostupno u različitim bojama

Trapezoidni limeni vijenac, visine 30 cm

  • Toplinska izolacija (Uc-vrijednost 0,9 / Uup-vrijednost 3,4 W / m²K)
  • Izrađen od aluminija
  • Prirubnica vijka s kalupom za kapanje
  • Profilirano prema specifikacijama proizvođača trapezoidnih limova

Oprema

Zaštita od pada esserprotect ®

  • Zaštita od pada kroz otvorene i zatvorene krovne prozore
  • Rešetka od pocinčanog lima, na zahtjev u standardnim bojama RAL
  • testiran i certificiran prema BG Bau (smjernica GS18)
  • pogodan za sve ESSERTEC, kao i gotovo sve vanjske Aufsetzkränze
  • za naknadnu ugradnju u prsten ili prsten za renoviranje
  • može se koristiti s krovnim prozorima i dimnim otvorima

Protuprovalna zaštita / zaštita od pada esserprotect ®

  • Zaštita od provale i sudara kroz krovne prozore
  • Otpornici rešetke (profili i okrugle šipke izrađene od različitih čeličnih slitina)
  • odobreno prema DIN EN1627 za klase otpornosti 2, 3 i 4
  • pogodan za sve ESSERTEC kao i vanjske prstenove
  • Može se koristiti s krovnim prozorima i dimnim otvorima

Priključne trake

  • za trajno sigurno pričvršćivanje podignutih krovnih membrana na potporni prsten
  • sastoji se od aluminijskih profila, kutnih spojnica i montažnih materijala
  • profil izrezan na nominalnu veličinu i prethodno bušen u tvornici
  • Jednostavna instalacija na ESSERTEC PVC-Aufsetzkränzen zaključavanjem na preciznu kišnu kišu
  • Može se upotrebljavati na svim prstenima za raspršivanje PVC-a ili staklenih vlakana, essertop®, essernorm®, esserplus® i rheinland, kao i na ekstrudiranim prstenima
