Sustavi odvodnje – za ravne krovove

Bez obzira da li će planirane odvodne cijevi biti vodoravne ili vertikalne – essergully se uvijek savršeno uklapa.

Proizvod

Preuzimanja

essergully s prirubnicom

Pomoću ovog utora krovna membrana na licu mjesta pričvršćena je na prirubničku prirubnicu pomoću prstenaste matice. Matica prstena jednostavno se postavlja preko četiri vijka za zavrtnje i pritišće uz prirubnicu pomoću krilastih matica. Krovna membrana pričvršćena je između prstenaste matice i prirubnice kako bi se osigurala stalna i tijesna veza s kanalom.

ESSERTEC sustav essergully isproban je i testiran milijun puta i kontinuirano se poboljšava i unapređuje. Zato je essergully 2000 najbolje moguće rješenje za sve vodene događaje. Naš program za ravne i blago nagnute krovove jednako je praktičan kao i cjelovit:

  • 4 okomita i 4 vodoravna ležišta
  • Potpuno toplinski izolirano kućište od poliuretanske integralne pjene (liveno, bez CFC-a)
    Spajanje na krovnu membranu pomoću pjenaste priključne membrane ili prirubnice
  • Dostupno i kao grijani otvor (24v ili 230V)
  • Prikladni elementi za proširenje za dvoslojne nadogradnje za nove zgrade i projekte obnove
  • Prikladni zadržavajući element za odvod u nuždi u skladu s DIN 1986-100
  • Program dodatne opreme koji uključuje komplet za trijem / trijem, upravljačku ploču s upozorenjem o zamrzavanju, kanal za obnovu i još mnogo toga
  • Višenamjenski usisni prsten za sigurno pričvršćivanje valjkastog prstena, kako bi se osiguralo
  • izvrsno brtvljenje ekspanzijskog elementa i sigurno pričvršćivanje šljunčane trake
  • Stabilna prirubnica za vijak izrađena od materijala otpornog na hrđu
  • Potpuno toplinski izolirano kućište od poliuretanske integralne pjene (liveno, bez CFC-a)
  • Dostupan u vertikalnom ili horizontalnom modelu – dostupna je i grijana verzija
  • Ekspanzijski elementi po istoj tehnologiji, pogodni za sve nazivne veličine i dizajne

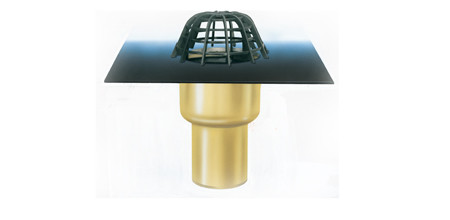

essergully sa spajajućom membranom

  • Višenamjenski usisni prsten za sigurno pričvršćivanje prstena za kotače, kako bi se osiguralo izvrsno brtvljenje ekspanzijskog elementa i sigurno pričvršćivanje šljunčane trake
  • Kruta pjenasta spojna membrana izrađena od bitumena, PVC-a, ECB-a, EPDM-a i FPO-a
  • Potpuno toplinski izolirano kućište od poliuretanske integralne pjene (liveno, bez CFC-a)
  • Izuzetno precizan prema veličini, dimenzijski stabilan i vrlo lagan; u stanju podnijeti teške uvjete gradilišta i neosjetljiv na kisele kiše

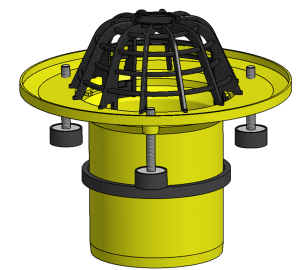

essergully za akumulaciju

  • upotrebljiv u svim vertikalnim i horizontalnim essergullyima
  • kućište odljeva izrađeno od poliuretanske integralne pjene (liveno, bez CFC-a)
  • Promjenjiva visina akumulacije podesiva pomoću navojnih šipki od 35 do 100 mm
  • Uklj. šljunčana traka i brtveni prsten

Dostupne opcije povezivanja su također tipične za essergully, a to mogu biti:

  • zavarene na spojnu membranu na homogen način koji odgovara upotrijebljenom materijalu, npr. kada se koriste jednoslojne PVC brtve
  • zalijepljeni u džep između krovnih membrana, npr. kada se koriste dvoslojne bitumenske krovne membrane
  • umetnite u sljemenu cijev pomoću brtvenog prstena ili steznih čahura

Presjeci

Savršeno za ugradnju u ventilirane krovove – okomite ili vodoravne

Bez obzira da li će planirane odvodne cijevi biti vodoravne ili vertikalne – essergully se uvijek savršeno uklapa. U prostoru za prozračivanje s dvozidnim ravnim krovovima, na primjer, horizontalni model DN 70, zahvaljujući dizajnerskoj visini od 115 mm, pruža maksimalan razmak. Još jedna mogućnost: vodoravni essergully 2000 u kombinaciji s dolje cijevi s nagibom od samo 3%.

Izvrsna zaštita od hladnog vremena:

Kućište od izrađene od integralne pjene od poliuretana (PUR) pouzdano štiti krovnu konstrukciju i izolacijske slojeve od kondenzacije. Ne samo da se proizvodi bez upotrebe CFC-a, već i tijelo jarka čini vrlo dimenzijski stabilnim, usprkos maloj težini

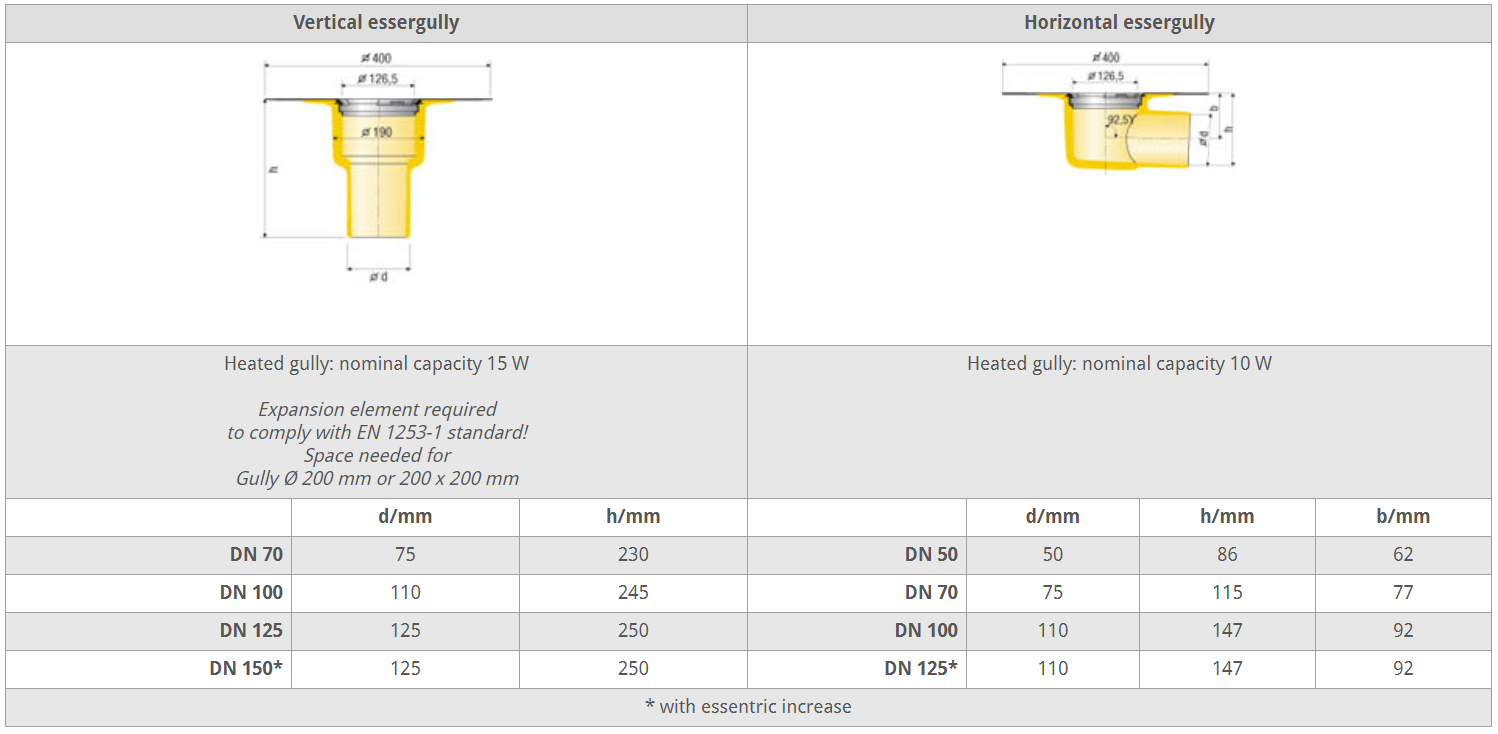

Tehnički podaci

Nominalne veličine:

Okomito, toplotno izolirano / opcionalno grijanje: NW 70, 100, 125, 150
Vodoravno, toplotno izolirano / opcionalno grijanje: NW 70, 100, 125
Ekspanzijski elementi 60-160 i 160-240 mm

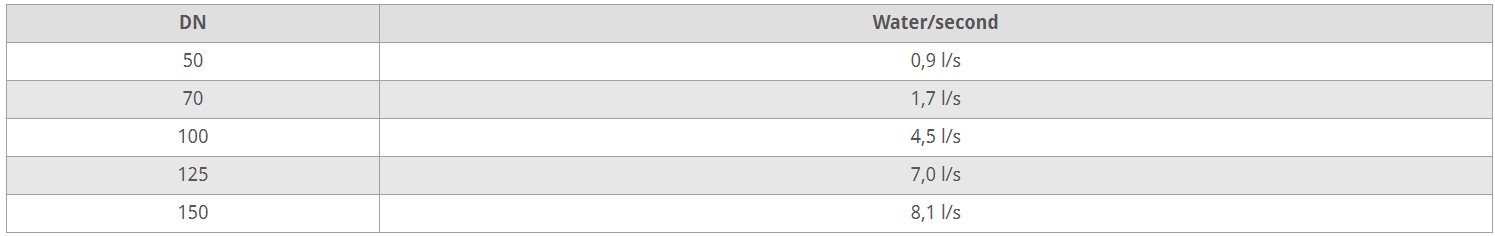

Kapacitet odvodnje:

Oprema

Element za proširenje

Essergully ekspanzijski element može se koristiti za dvoslojnu izgradnju u novim zgradama i projektima obnove. Ono neprekidno premošćuje debljine izolacije u rasponu od 60 do 240 mm. Ekspanzijski element može se isporučiti s pjenom ugrađenom spojnom membranom (bitumen, PVC, ECB ili EPDM) ili s prirubnicom. Potpuno toplinski izolirano tijelo odvodnje izrađeno je od poliuretanske integralne pjene (liveno, bez CFC-a).

Šljunčana zamka

Šljunčana zamka izrađena od plastike otporne na udarce može se pričvrstiti na tijelo vodovoda u jednom koraku.

Komplet za terasu / trijem

Dva dijela se savršeno uklapaju. Pomoću protupožarnog elementa i dodatnog dijela za trijem / trijem možete riješiti sve probleme s odvodnjom balkona i verande. Ako imate klasični konstrukcijski sustav s toplim krovom, npr. armirano-betonski pod, možete implementirati rješenje koje nije sigurno za bilo koju vrstu površine:

  • za označavanje na estrihu s plutajućim podom,
  • za popločavanje tla od šljunka,
  • za popločane ploče na nosačima (s otvorenim šavovima).

Sustav essergully pouzdano odvodi vodu sa sve tri razine:

  • s popločenih ili popločenih površina,
  • s površine šljunka ili estriha,
  • s površine tople izolacije krova.

Velika je fleksibilnost u odnosu na podne obloge različitih debljina.

Kit za popločani dio / trijem može se postaviti na različite visine. Trodijelni set izrađen je od korozije, odljevanog aluminija i može se prilagoditi visinama u rasponu od 33 do 106 mm. Kao rezultat toga, konačna slika je uvijek skladna.

Također možete upotrijebiti mali “trik” da ovaj set za proširenje pretvorite u jeftino rješenje za vaš obrnuti krov. Sve što trebate učiniti je “pretvoriti” cijevni spoj ekspanzijskog elementa u odvodnu cijev u izolacijskom području. Jednostavno bušite, režite ili pišite na licu mjesta. Ako postoji dodavanje šljunka, sustav za dolijevanje mora biti zatvoren šljunčanom hvataljkom; u slučaju nadoplate kolnika, potrebno je koristiti komplet za popločavanje / trijem.

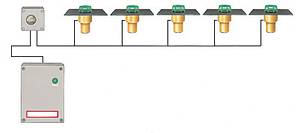

Upozorenje o zamrzavanju

Sustav upozorenja o smrzavanju za uporabu s grijanim essergully-om automatski upravlja elementima grijača na krovu i osigurava pouzdanu odvodnju. Sustavom se upravlja putem središnjeg napajanja i upravljačke ploče s ugrađenim transformatorom i termostatom. Postavlja se na mjesto gdje je zaštićeno od sunčeve svjetlosti i snijega i uključuje sustav kada je temperatura u području od + 5 ° C do -5 ° C. Sam grijaći element radi na 24 V izmjeničnom strujom. Do 7 essergully okomito ili 10 essergully horizontalno (paralelno spajanje) može se kontrolirati putem upravljačke ploče.
