Sanacija svjetlosnih traka – nadogradnja s dodatnom izolacijom

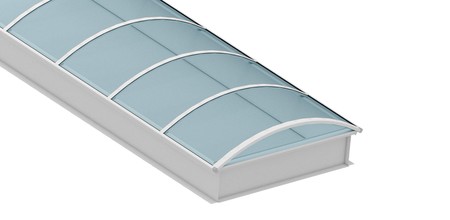

Esserlux® komplet za popravak, koji se sastoji od okvira za obnovu i svjetlosne trake, ugrađen je na okvir na licu mjesta tijekom obnove krova.

Proizvod

Izgradnja novog kontinuiranog sustava na strani kupca

Uporaba okvira za obnovu obično je potrebna dodatnom primjenom toplinske izolacije prema EnEV ako je minimalna udaljenost od gornjeg ruba okvira do površine krovnog pokrova podbačena (mora biti najmanje 150 mm).

Područje korištenja:

  • Zamjena neispravnih svjetlosnih traka od gotovo svih svojstava (funkcija adaptera)
  • Učinkovito poklopac gornje spojne točke krovne membrane

Pregled pluseva:

  • Pogodno za uporabu u neprikladnim i blago zagrijavanim krovnim zgradama za industrijsku ili komercijalnu upotrebu
  • Raspon od 1000 do 6000 mm
  • Neograničena duljina
  • Pneumatska ili električno upravljana ventilacija i dimni ispušni jednoslojni ili dvostruki preklopnici
  • Visok stupanj brtvljenja zraka kroz sveobuhvatne EPDM brtve
  • Izvanredna zvučna izolacija s ostakljenjem Pearl Inside® (buka: kiša 65 dB, vjetar 28 dB)
  • Praktični pribor
  • Moguće je troškovno učinkovito “nerazorno održavanje”

Staklene alternative:

PC 10, 4x
Ug vrijednost 2.5

PC 20, 7x
Ug vrijednost 1.6

Izborna inačica
“Tvrdi krovovi”
jasno s unutarnjom GRP pločom
U-vrijednosti (W / m 2 K): U g prema EN 673: 2011

PC 16, 7x
Ug vrijednost 1.8

2 x PC 16, 7x
Ug vrijednost 1,1

Kruto kontinuirano krovno područje

Kontinuirani krov s jednim krilcem za ventilaciju i ekstrakciju dima

Kontinuirani krov s dvostrukim krilcem za ventilaciju i ekstrakciju dima

PC 16, 7x

PC 20, 7x

Testni i europski certifikati:

  • Tipsko odobrenje proizvoda (ABZ)
  • Zadovoljava europske norme o snježnom teretu i opterećenju vjetrom
  • Sigurnost od progorijevanja je dokazana prema DIN 18234-3
  • Ponašanje stakla u požaru je klasificirano prema DIN 4102-2, kao i prema EN 13501-1
  • Dokazana rastopljivost stakla prema DIN 18230-1
  • Staklo je ispitano kao „čvrsti pokrov“ sukladno DIN 4102-7
  • Sustavi za odvodnju dima i topline kao jednostruka i dvostruka zaklopka ispitani su i klasificirani sukladno EN 12101-2
  • Rešetka za zaštitu od propadanja je ispitana sukladno GS-BAU-18 za trajnu zaštitu od propadanja
  • Sidrišna točka za osobnu zaštitnu opremu certificirana je prema DIN EN 795:2012 (tip A)

Pearl Inside® vrijednost

  • isporučuje se za lamelne ploče od polikarbonata 16 i 20 mm
  • ispunjavanje gornje lamele staklenim kuglicama
  • znatno poboljšanje zaštite od buke (šumovi: kiša 65 dB, vjetar 28 dB)
  • vrlo lijep vizualni dojam
  • znatno manja težina u usporedbi s konvencionalnim dvostrukim staklima s istim akustičkim svojstvima
  • plastično staklo prema EN 1873 i EN 14963
  • patentirani sustav s tipskim odobrenjem

Presjeci

1 kit za popravak esserlux ®
2 postojeći okvir
3 dodatna toplinska izolacija
4 postojeće krovne konstrukcije

Tehnički podaci

Tehnički podaci

Tehnička svojstva

Oprema

Zaštita od pada

  • Zaštita od naglog pada kroz svjetlosnu traku
  • Do širine od 4500 mm rešetka od okruglog čelika
  • Do širine od 6000 mm rešetka od četvrtaste cijevi (15×15 mm)
  • Ispitana i certificirana prema smjernicama GS-Bau 18

Zaštita od sunca

  • Učinkovita izvanjska zaštita od sunca od aluminija
  • Izvedbe kao bočna ili uzdužna zaštita od sunca
  • Smanjenje unosa topline zahvaljujući prirodnom prozračivanju između zaštite od sunca i stakla
  • Veliki upad svjetla na sjevernoj strani uz dodatno veliku refleksiju svjetlosti na unutarnjoj strani zaštite od sunca
  • Isporuka tvornički predmontiranog proizvoda
  • Koristi se kod krutih svjetlosnih traka i dvostrukih zaklopki
  • Po želji isporučiva u bijeloj boji (RAL 9010)

Individualan odabir boja

  • Opcionalno bojanje sekcija okvira i okvira
  • Skoro sve RAL boje dostupne

Sistemi krilaca

Krov s jednim krilcem za ventilaciju i ekstrakciju dima

  • može se koristiti od širine trake 1200 mm
  • Glazingne inačice analogne svjetlosnoj traci
  • Pogonski pneumatski (PAZ)
  • visoka stabilnost zbog okvira za nošenje zakošenoj obodnim okvirom
  • Integrirani vodeni nos štiti od utjecaja kišnice
  • vrlo dobra hermetičnost zahvaljujući EPDM okvirnim brtvama
  • po izboru upotrebljiv za dnevnu ventilaciju
  • dostupan na zahtjev u gotovo svim RAL bojama

1 Av = Geometrijsko područje otvaranja prirodne jedinice za dima i grijanje.
2 Aerodinamično slobodno područje ovisi o širini osvjetljenja trake. Navedene vrijednosti su minimalne vrijednosti.

Krov s dvostrukim krilcem za ventilaciju i ekstrakciju dima

  • Širina od 1500 mm pneumatskim pogonom (PAZ)
  • Širina od 1700 mm sa električnim pogonom (EAZ)
  • Glazingne inačice analogne svjetlosnoj traci
  • Toplinska izolacija od GRP s izolacijom od PU pjene
  • Integrirani vodeni nos štiti od utjecaja kišnice
  • vrlo dobra hermetičnost zahvaljujući EPDM okvirnim brtvama
  • po izboru upotrebljiv za dnevnu ventilaciju
  • dostupan na zahtjev u gotovo svim RAL bojama

1 Av = Geometrijsko područje otvaranja prirodne jedinice za dima i grijanje.
